CNY70 Reflektif Optik Sensör
CNY70 Reflektif Optik Sensör

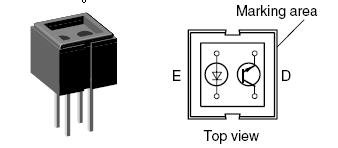

CNY70 reflektif optik sensör, kızılötesi LED verici ve fototransistör alıcıyı tek bir gövdede buluşturan kompakt bir sensördür. Yansıtıcı yüzeylerden geri dönen ışığı algılayarak mesafe ve renk kontrastına göre analog sinyal üretir. Özellikle çizgi izleyen robotlar, hız ölçüm devreleri ve yakınlık algılama sistemlerinde yüksek hassasiyetle çalışır. Beyaz ve siyah yüzeyleri kolayca ayırt edebilmesi sayesinde robotik uygulamalarda en çok tercih edilen sensörlerden biridir.
Öne Çıkan Özellikler
- Kızılötesi LED verici ve fototransistör alıcı entegre yapı
- Yansıtıcı prensiple çalışan optik sensör
- Beyaz ve siyah yüzeyleri ayırt edebilme özelliği
- Küçük ve PCB montajına uygun yapı
- Düşük güç tüketimi ve yüksek tepki hızı
- Arduino, STM32, PIC, ESP8266, Raspberry Pi gibi mikrodenetleyicilerle tam uyumlu
- Çizgi izleyen robot projelerinde sıkça kullanılır
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | CNY70 |
| Çalışma Prensibi | Kızılötesi yansıma algılama |
| Verici Tipi | IR LED (940 nm) |
| Alıcı Tipi | Fototransistör |
| Besleme Gerilimi | 5 V DC (tipik) |
| Algılama Mesafesi | 0,3 mm – 5 mm (yansıma yüzeyine bağlı) |
| Çıkış Türü | Analog |
| Kılıf Tipi | PCB montajına uygun 4 pinli DIP |
| Boyutlar | 7 × 7 × 6 mm |
Kullanım Alanları
- Çizgi izleyen robotlar
- Optik enkoder ve hız sensörleri
- Yakınlık ve mesafe algılama sistemleri
- Endüstriyel sayma ve pozisyon tespit devreleri
- Arduino tabanlı sensör projeleri
CNY70 reflektif optik sensör, uygun fiyatı, yüksek tepki hızı ve kolay devre entegrasyonu ile hem hobi projelerinde hem de profesyonel sistemlerde sıkça tercih edilir. Yüksek kontrast algılama kabiliyeti sayesinde özellikle siyah-beyaz zeminli çizgi izleyen robotlarda mükemmel sonuç verir.
