DC Motor Click

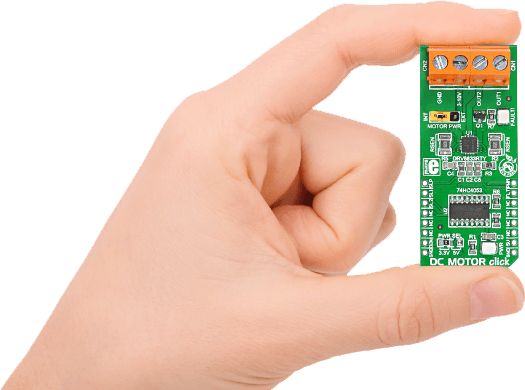

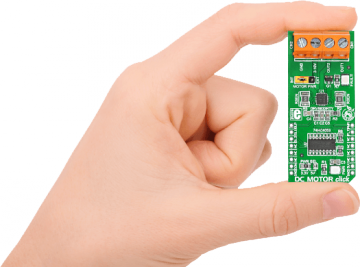

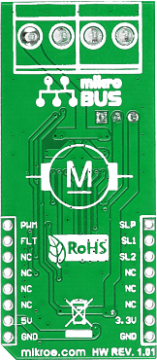

DC Motor Click – DRV8833RTY H-Köprü Motor Sürücü Kartı

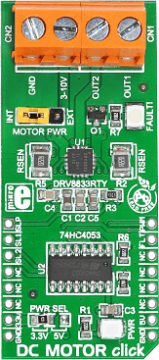

DC Motor Click (MIKROE-1526), mikroBUS™ standardına sahip bir DC motor sürücü kartıdır. Üzerinde bulunan Texas Instruments DRV8833RTY H-köprü motor sürücüsü, 74HC4053 çoklayıcı (multiplexer) ve vidalı terminal blokları ile güçlü ve esnek bir motor kontrol çözümü sunar. Tek bir PWM sinyali üzerinden motor kontrolünü mümkün kılan yapısı sayesinde, basit ama güvenilir DC motor sürümü gerektiren projeler için idealdir.
Kart, 3.3V veya 5V güç kaynaklarıyla çalışabilir ve güç beslemesi mikroBUS™ soketi veya harici CN2 terminalleri üzerinden sağlanabilir. Dahili 0.22Ω akım algılama dirençleri ile motor akımı 0.9A seviyesinde sınırlandırılmıştır. Ayrıca, kırmızı LED göstergesi sayesinde kısa devre veya hata durumları kolayca izlenebilir.
Öne Çıkan Özellikler
- Texas Instruments DRV8833RTY H-Köprü motor sürücü
- 74HC4053 çoklayıcı ile tek PWM hattından motor kontrolü
- 0.22Ω dirençlerle 0.9A maksimum akım sınırlaması
- 3.3V veya 5V güç kaynağı ile çalışma
- mikroBUS™ uyumlu soket ile kolay entegrasyon
- nFAULT hattı üzerinden hata geri bildirimi (LED uyarısı)
- nSLEEP hattı ile düşük güç modunda çalışma
- Harici CN2 terminalleri ile alternatif güç girişi
- Kompakt tasarım, kolay bağlantı ve montaj
- Tüm MikroElektronika derleyicileriyle tam uyumlu
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | MIKROE-1526 DC Motor Click |
| Sürücü Entegresi | Texas Instruments DRV8833RTY |
| Desteklenen Motor Türü | DC Motor |
| Maksimum Sürücü Akımı | 0.9A (0.22Ω direnç ile sınırlı) |
| Besleme Gerilimi | 3.3V veya 5V (mikroBUS™ veya CN2 terminali) |
| Kontrol Sinyali | PWM (tek hat üzerinden) |
| Kontrol Hatları | SELECT1, SELECT2, nSLEEP, PWM input, nFAULT |
| Koruma Özelliği | Aşırı akım ve kısa devre koruması |
| Geri Bildirim | nFAULT hattı (LED ile gösterim) |
| Boyut | Kompakt Click kart formatı |
Kullanım Alanları
- DC motor kontrolü gerektiren gömülü sistemler
- Robotik ve otomasyon uygulamaları
- Taşınabilir cihazlarda motor sürme devreleri
- FPGA, Arduino, PIC ve ARM tabanlı sistemlerde motor sürümü
- MikroElektronika Click Board projeleri
MikroE-1526 DC Motor Click, DRV8833 tabanlı H-köprü yapısı, PWM kontrollü sürüş yeteneği ve kompakt mikroBUS™ uyumlu tasarımıyla, DC motor kontrolü gereken her projede güvenilir ve pratik bir çözüm sunar.
