Easy Drive Step Motor Sürücü

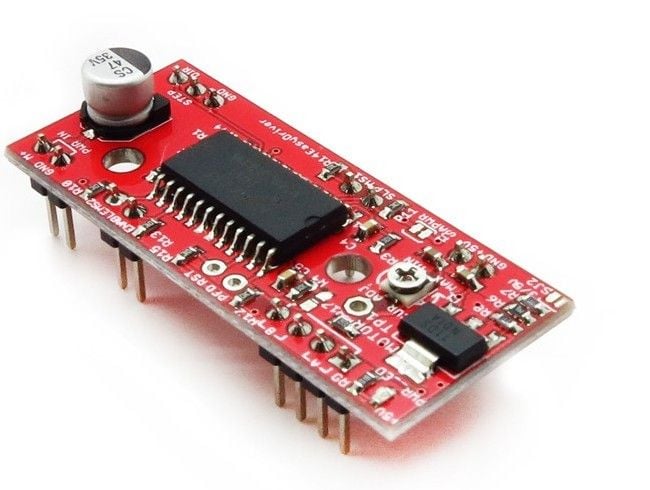

EasyDriver v4.4 Step Motor Sürücü Modülü (A3967 Tabanlı)
EasyDriver, 0–5V arası darbe (pulse) sinyali üreten mikrodenetleyicilerle uyumlu çalışan, kullanımı kolay bir step motor sürücü modülüdür. Üzerinde bulunan A3967 mikrostep motor sürücü entegresi sayesinde 8 mikro-adım (1/8 step) hassasiyetine kadar kontrol sağlar. 7V – 30V arası motor besleme gerilimiyle çalışabilir ve dahili voltaj regülatörü sayesinde dijital arayüz kısmı doğrudan 5V sistemlerle uyumludur.
EasyDriver, 4 kablolu (bipolar), 6 kablolu veya 8 kablolu step motorlarla kullanılabilir. 150 mA ila 750 mA arasında ayarlanabilir akım kontrolü sayesinde, farklı motor tipleriyle güvenli ve verimli bir şekilde çalışır. Kompakt yapısı, Arduino ve diğer mikrodenetleyicilerle step motor kontrolü projelerinde hızlı ve kolay entegrasyon imkânı sunar.
Öne Çıkan Özellikler
- A3967 mikrostep motor sürücü entegresi
- 8 mikro-adım (1/8 step) çözünürlük
- 7V – 30V arası motor besleme desteği
- 0 – 5V kontrol sinyalleriyle uyumlu
- 150 mA – 750 mA arası ayarlanabilir faz akımı
- 4, 6 ve 8 kablolu step motorlarla uyumlu
- Entegre voltaj regülatörü (5V dijital girişler için)
- Kompakt ve kolay montaj yapılabilir tasarım
- Arduino, ESP32, STM32 ve Raspberry Pi ile uyumlu
- Step ve yön (DIR/STEP) sinyalleriyle basit kontrol
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | EasyDriver v4.4 |
| Sürücü Entegresi | A3967 |
| Adım Çözünürlüğü | 8 mikro-adım (1/8 step) |
| Uyumlu Motor Tipleri | 4, 6 veya 8 kablolu step motorlar |
| Motor Besleme Gerilimi | 7V – 30V DC |
| Kontrol Gerilimi | 0V – 5V (Pulse / Direction sinyalleri) |
| Faz Başına Akım | 150 mA – 750 mA (ayarlanabilir) |
| Güç Bağlantısı | Vida terminali (motor güç girişi) |
| Koruma | Aşırı akım ve ısı koruması |
| Boyut | Küçük, breadboard uyumlu modül |
Kullanım Alanları
- Arduino tabanlı step motor kontrol projeleri
- 3D yazıcılar ve CNC sistemleri
- Robotik ve otomasyon uygulamaları
- Hassas pozisyonlama ve tork kontrol sistemleri
- Prototipleme ve eğitim amaçlı motor kontrol deneyleri
EasyDriver Step Motor Sürücü Modülü, A3967 tabanlı mikrostep sürüş özelliği, geniş besleme aralığı ve kompakt tasarımıyla elektronik, robotik ve CNC projelerinde step motor kontrolü için ideal bir çözümdür.
