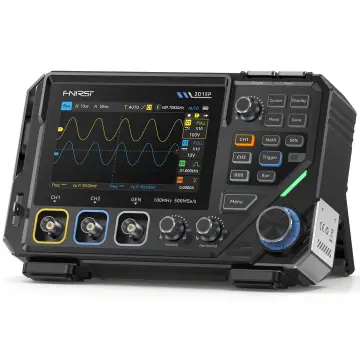

FNIRSI 2D15P 3in1 100Mhz Osiloskop & Sinyal Jenaratörü & True RMS Multimetre
FNIRSI 2D15P 3in1 100Mhz Osiloskop & Sinyal Jenaratörü ve True RMS Multimetre
FNIRSI 2D15P 3-in-1 100MHz Osiloskop, Sinyal Jeneratörü ve True RMS Multimetre, elektronik mühendisleri, teknisyenler ve hobi projeleri geliştiren kullanıcılar için tasarlanmış çok fonksiyonlu ve kompakt bir test ve ölçüm cihazıdır. 100 MHz bant genişliği ve 500 MSa/s örnekleme hızı sayesinde yüksek frekanslı sinyalleri güvenilir şekilde analiz edebilen bu cihaz, tek kanalda 100 MHz ve çift kanalda 50 MHz ölçüm desteği sunarak farklı test senaryolarında esnek kullanım sağlar. 4.3 inç IPS kapasitif dokunmatik ekranı fiziksel tuşlarla birlikte kullanarak hem hızlı hem de pratik kontrol imkânı sunan FNIRSI 2D15P, 128 seviyeli gri tonlu görüntüleme ve yaklaşık 1200 fps dalga yakalama hızı sayesinde sinyal davranışlarını detaylı şekilde gözlemlemenizi sağlar.
Cihaz içerisinde bulunan 10 MHz DDS sinyal jeneratörü, farklı test ve geliştirme süreçleri için 11 farklı dalga formu üretme imkânı sunarken; 19999 Count True RMS multimetre fonksiyonu AC/DC gerilim, akım, direnç, kapasitans, diyot ve süreklilik ölçümlerini yüksek doğrulukla gerçekleştirebilir. 10K, 100K ve 1M arasında seçilebilir bellek derinliği sayesinde veri yakalama kapasitesi artırılabilir ve karmaşık sinyaller daha detaylı analiz edilebilir. Ayrıca matematiksel işlemler (toplama, çıkarma, çarpma, bölme), XY modu, sonsuz persistence özelliği ve otomatik ölçüm fonksiyonları sayesinde gerçek zamanlı sinyal analizleri çok daha kolay hale gelir.
FPGA + MCU + ADC mimarisi ile yüksek hızlı veri işleme performansı sunan FNIRSI 2D15P, taşınabilir kullanım için optimize edilmiş kompakt tasarımı ve 5000 mAh bataryası sayesinde saha çalışmalarında da güvenilir bir ölçüm çözümü sunar. Type-C şarj desteği, dalga kaydetme ve dışa aktarma özellikleri ile birlikte bu cihaz; laboratuvar çalışmaları, elektronik devre analizi, güç kaynağı testleri, eğitim amaçlı uygulamalar ve bakım-onarım işlemleri için güçlü ve pratik bir 3-in-1 test cihazı olarak öne çıkar.
Öne Çıkan Özellikler

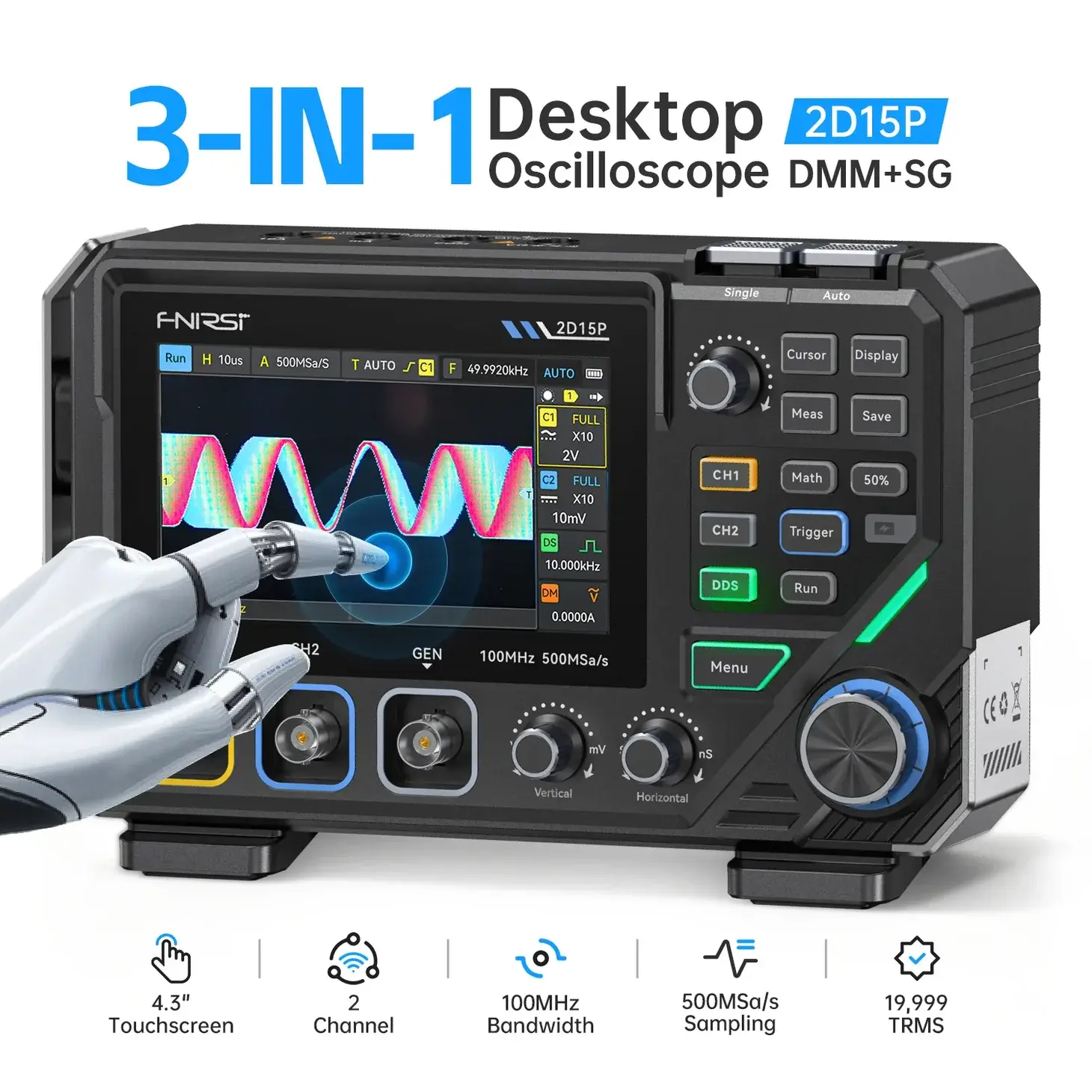

◉ 3-in-1 Tasarım: Osiloskop · Multimetre · Sinyal Jeneratörü
FNIRSI 2D15P, üç farklı ölçüm cihazını tek bir kompakt gövdede birleştirir. Osiloskop, True RMS multimetre ve sinyal jeneratörü fonksiyonlarını aynı cihazda sunarak elektronik devre analizi, sinyal testleri ve bakım işlemleri için çok yönlü bir çözüm sağlar.

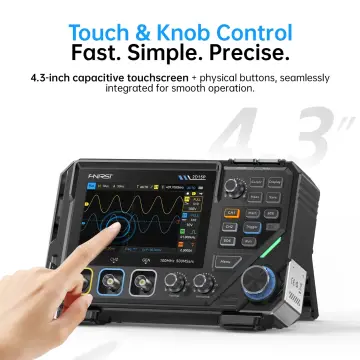

◉ 4.3" IPS Dokunmatik Ekran ve Fiziksel Tuşlar
4.3 inç IPS kapasitif dokunmatik ekranı sayesinde dalga formlarını net ve geniş bir açıyla görüntüleyebilirsiniz. Dokunmatik kontrolün yanı sıra fiziksel tuşlar da hızlı ve pratik kullanım imkânı sunar.
◉ 100 MHz Bant Genişliği ve 500 MSa/s Örnekleme Hızı
Tek kanalda 100 MHz, çift kanalda 50 MHz bant genişliği ve 500 MSa/s örnekleme hızı ile FNIRSI 2D15P, yüksek frekanslı sinyalleri doğru ve detaylı şekilde analiz edebilmenizi sağlar.
◉ 128 Seviyeli Gri Tonlama ve Color Temperature Görüntüleme
128 seviyeli gri tonlama ve renk sıcaklığı görüntüleme özelliği sayesinde sinyal davranışları ve dalga sürekliliği daha net gözlemlenir, karmaşık sinyal değişimleri kolayca analiz edilir.
◉ Infinite Persistence ve XY Modu
Infinite persistence özelliği dalga formlarının zaman içindeki davranışını görselleştirirken, XY modu ise iki sinyal arasındaki faz ilişkisini analiz etmenize yardımcı olur.
◉ ≈1200 fps Dalga Yakalama Hızı
Yaklaşık 1200 fps dalga yakalama hızı ile hızlı değişen sinyaller ve anlık oluşan olaylar daha kolay tespit edilir, böylece devre analizlerinde daha güvenilir sonuçlar elde edilir.
◉ Gerçek Zamanlı Analiz için Matematik Fonksiyonları
Toplama, çıkarma, çarpma ve bölme gibi matematiksel işlemleri destekleyen analiz fonksiyonları sayesinde iki sinyal arasında gerçek zamanlı karşılaştırmalar ve hesaplamalar yapılabilir.

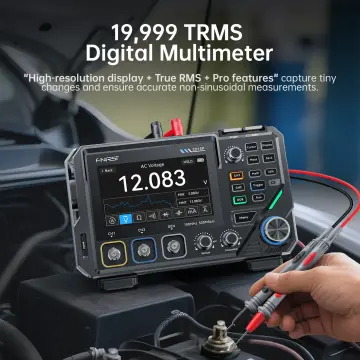

◉ 19999 Count True RMS Multimetre
Yüksek hassasiyetli True RMS multimetre fonksiyonu AC/DC gerilim, akım, direnç, kapasitans, diyot ve süreklilik ölçümlerini destekleyerek elektronik ölçümlerde güvenilir sonuçlar sunar.
◉ 5000 mAh Batarya ve Type-C Şarj
5000 mAh kapasiteli dahili bataryası uzun süreli kullanım imkânı sunarken Type-C şarj bağlantısı sayesinde hızlı ve pratik şekilde şarj edilebilir.
◉ Taşınabilir ve Kompakt Tasarım
FNIRSI 2D15P kompakt ve hafif tasarımı sayesinde hem masaüstü laboratuvar çalışmalarında hem de saha testlerinde kolaylıkla kullanılabilir. Taşınabilir yapısı, elektronik bakım, devre analizi ve eğitim amaçlı uygulamalarda kullanıcıya esneklik sağlar.
FNIRSI 2D15P Teknik Özellikleri
FNIRSI 2D15P, gelişmiş teknik özellikleri ve çok fonksiyonlu yapısı sayesinde elektronik ölçüm ve sinyal analizinde güçlü bir performans sunarak kullanıcıların ihtiyaçlarına etkili bir çözüm sağlar.
Osiloskop Modu Teknik Özellikler
| Özellik | Aralık |
|---|---|
| Kanal | Çift Kanal |
| Örnekleme Hızı | 500 MSa/s |
| Analog Bant Genişliği | 100 MHz |
| Bellek Derinliği | 10K, 100K, 1M |
| Giriş Empedansı | 1MΩ |
| Zaman Tabanı Aralığı | 5ns – 50s |
| Dikey Hassasiyet | 10mV – 10V/div |
| Maksimum Giriş Gerilimi | 800V (x10 Prob ile) |
| Tetikleme Modu | Auto, Normal, Single |
| Tetikleme Türü | Yükselen Kenar, Düşen Kenar, Her İki Kenar |
| Görüntüleme Modu | Nokta, Vektör, Renk Sıcaklığı |
| Bağlantı (Coupling) | AC / DC |
| Persistence (Dalga Kalıcılığı) | min / 2s / 5s / 10s / 20s / 50s / ∞ |
| Matematiksel İşlemler | ✔ Desteklenir |
| Dalga Formu Yakalama | ✔ Desteklenir |
| Dalga Formu Dışa Aktarma | ✔ Desteklenir |
| İmleç Ölçümü | ✔ Desteklenir |
Multimetre Modu Teknik Özellikler
| Özellik | Aralık |
|---|---|
| DC Gerilim | 1.9999V / 19.999V / 199.99V / 1000V |
| AC Gerilim | 1.9999V / 19.999V / 199.99V / 750.0V |
| DC Akım | 19.999mA / 199.99mA / 1.9999A / 9.999A |
| AC Akım | 19.999mA / 199.99mA / 1.9999A / 9.999A |
| Direnç | 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω |
| Kapasitans | 999.9µF / 99.99µF / 9.999µF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF |
| Diyot Testi | ✔ Desteklenir |
| Süreklilik Testi | ✔ Desteklenir |
Sinyal Jeneratörü Modu Teknik Özellikler
| Özellik | Aralık |
|---|---|
| Kanal | 1 Kanal |
| Frekans | 0 – 10 MHz |
| Genlik (Amplitude) | 0.1 – 3.0 Vpp |
| Görev Döngüsü (Duty Cycle) | %0 – %100 |
Paket İçeriği
- 1x FNIRSI 2D15P 3in1 100Mhz Osiloskop ve Sinyal Jenaratörü ve True RMS Multimetre
- 1x USB Veri Kablosu
- 2x P6100 Osiloskop Probu
- 1x Multimetre Prob Seti
- 1x Timsah Klipsli Prob
- 1x Kullanım Kılavuzu (İngilizce)
