Heart Rate Click Oksimetre ve Nabız Sensörü Kartı
Heart Rate Click – Nabız ve Oksimetre Sensör Kartı

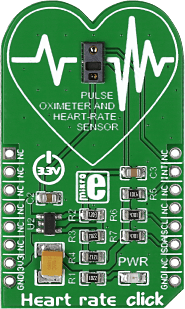

Heart Rate Click™, Maxim Integrated tarafından geliştirilen MAX30100 entegresini kullanan bir oksimetre ve nabız sensörü kartıdır. Kart üzerindeki kırmızı ve kızılötesi LED’ler ile fotodedektör, kan akışındaki değişimleri algılayarak nabız ölçümü yapar. Bu özel renk kombinasyonu, parmak ucu üzerinden doğru nabız ölçümü için optimize edilmiştir.
Heart Rate Click, sinyalleri düşük gürültülü analog sinyal işleme birimi ile işler ve sonuçları hedef mikrodenetleyiciye microBUS™ I²C arayüzü üzerinden iletir. 3.3V güç kaynağı ile çalışmak üzere tasarlanmış bu modül, tıbbi ölçüm sistemleri, fitness cihazları ve biyometrik uygulamalarda sıkça tercih edilir.
Aşırı sıcaklık değişimleri, ani el hareketleri veya fazla basınç, sensörün optik doğruluğunu etkileyebilir. Bu nedenle ölçüm sırasında parmağın sabit tutulması tavsiye edilir.
Öne Çıkan Özellikler
- MAX30100 entegre pulse oksimetre ve nabız sensörü
- Fotodedektör + kırmızı ve kızılötesi LED kombinasyonu
- Kan akışına göre nabız ve oksijen doygunluğu ölçümü
- Düşük gürültülü analog sinyal işleme
- I²C haberleşme (microBUS™ uyumlu)
- 3.3V güç kaynağıyla çalışma
- Ortam ışığını filtreleyen optik tasarım
- mikroElektronika derleyicileriyle tam uyumluluk
- Kullanıma hazır örnek kodlar ve kütüphaneler
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | Heart Rate Click |

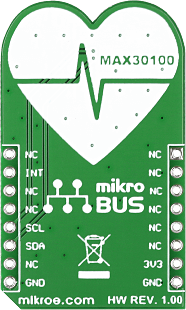

| Kullanılan Entegre | MAX30100 (Maxim Integrated) |
| Fonksiyon | Nabız ve SpO₂ (oksijen doygunluğu) ölçümü |
| İletişim Arayüzü | I²C (microBUS™ standardı) |
| Besleme Gerilimi | 3.3V DC |
| LED Türleri | Kırmızı LED ve Kızılötesi LED (IR) |
| Optik Sensör | Fotodedektör |
| Çalışma Prensibi | Kan akışıyla ışık yoğunluğu değişim ölçümü |
| Boyutlar | 42 mm × 25 mm (Click board standardı) |
| Uyumlu Platformlar | Arduino, MikroE Click, STM32, PIC, ESP32 |
Kullanım Alanları
- Nabız ve oksijen seviyesi (SpO₂) ölçüm sistemleri
- Biyometrik sağlık izleme cihazları
- Fitness bileklikleri ve akıllı saat prototipleri
- Tıbbi araştırma ve eğitim projeleri
- Arduino veya MikroE tabanlı sağlık projeleri
Heart Rate Click Oksimetre ve Nabız Sensörü Kartı, entegre optik sensör teknolojisiyle düşük güç tüketimi ve yüksek ölçüm doğruluğu sunar. microBUS™ yapısı sayesinde birçok mikrodenetleyici platformuna kolayca entegre edilebilir. Hem eğitim hem de medikal Ar-Ge projeleri için güvenilir bir sensör kartıdır.
