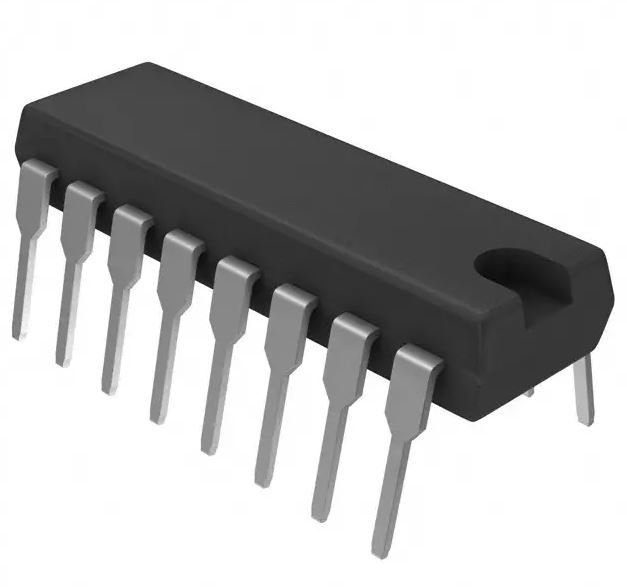

HEF4520BD Çift 4 Bitlik Senkron İkili Sayıcı Entegresi Dip-16
21,13 TL
HEF4520BD Çift 4 Bitlik Senkron İkili Sayıcı Entegresi – DIP-16
HEF4520B, 4000 serisi CMOS ailesinden, içerisinde iki adet 4 bitlik dahili senkron ikili (binary) sayıcı bulunan bir entegredir. Her sayıcının iki clock girişi (nCP0 ve nCP1), dört bitin tamamı için tamponlu çıkışları (nQ0–nQ3) ve asenkron master reset girişi (nMR) vardır.
Sayıcı, nCP1 HIGH iken nCP0'ın yükselen kenarında veya nCP0 LOW iken nCP1'in düşen kenarında ilerler; clock girişlerinden biri clock, diğeri clock enable olarak kullanılabilir. nMR HIGH yapıldığında sayıcı sıfırlanır. 3V – 15V geniş besleme aralığı sayesinde farklı voltajlı devrelerde rahatlıkla kullanılabilir.
Öne Çıkan Özellikler
- İki adet bağımsız 4 bitlik senkron ikili sayıcı
- Yükselen (nCP0) veya düşen (nCP1) kenarda sayma
- Clock girişlerinden biri enable olarak kullanılabilir
- Asenkron master reset (nMR)
- 3V – 15V geniş besleme aralığı
- Tamamen statik çalışma, düşük CMOS güç tüketimi
- Yüksek gürültü bağışıklığı
- DIP-16 THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | HEF4520BD |
| Fonksiyon | Dual 4-Bit Binary Counter (dahili senkron) |
| Sayıcı Sayısı | 2 × 4 bit |
| Clock Girişleri | nCP0 (yükselen kenar), nCP1 (düşen kenar) |
| Reset | nMR (asenkron, aktif HIGH) |
| Çıkışlar | nQ0 – nQ3 |
| Lojik Ailesi | 4000 serisi CMOS (HEF4000B) |
| Çalışma Voltajı (VDD) | 3V – 15V |
| Maks. Clock Frekansı | Tipik 16 MHz @ 5V / 30 MHz @ 10V / 40 MHz @ 15V |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Paket Tipi | DIP-16 |
Kullanım Alanları
- Frekans bölücü devreler
- Dijital sayaç ve zamanlayıcı devreleri
- Kaskad çok bitli sayıcı yapıları
- Clock ve zamanlama kontrol devreleri
- CMOS tabanlı endüstriyel kontrol devreleri
- Dijital elektronik eğitim projeleri
Not: Teknik değerler Nexperia HEF4520B datasheet'ine göredir. Philips HEF4000 serisi adlandırmasında 'BD' son eki 16 bacaklı seramik DIP (cerdip) paketi ifade eder.
