IRFR5305TRPBF 55V 31A P Kanal SMD Mosfet TO-252 (D-PAK)
IRFR5305TRPBF 55V 31A P Kanal SMD MOSFET – TO-252 (D-PAK)
IRFR5305TRPBF, P Kanal yapıya sahip, yüzey montaj (SMD) uygulamalar için tasarlanmış yüksek performanslı bir Power MOSFET’tir. International Rectifier (Infineon) HEXFET® teknolojisi ile üretilmiş olup, düşük RDS(on) değeri sayesinde yüksek akım gerektiren devrelerde verimli ve güvenilir anahtarlama sunar.

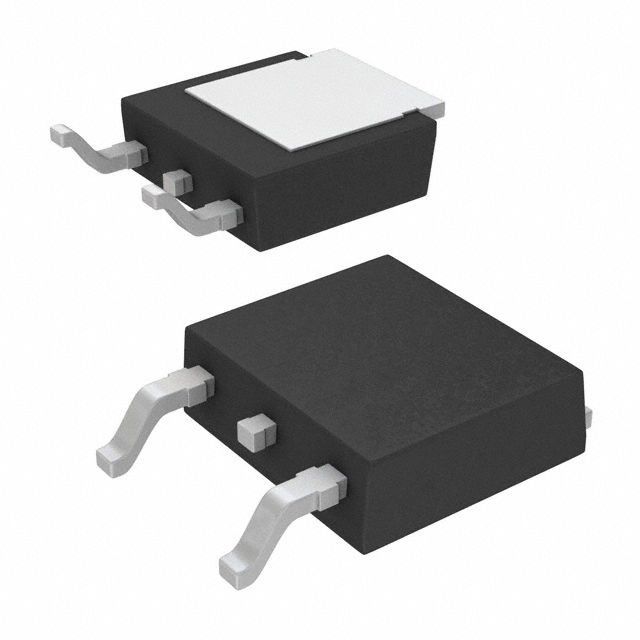

TO-252 (D-PAK) kılıf yapısı, kompakt tasarım ve etkili ısı dağılımı sağlayarak güç elektroniği, DC-DC dönüştürücüler, motor sürücüleri ve batarya yönetim sistemleri gibi uygulamalarda tercih edilmesini sağlar. Tamamen avalanche dayanımlı yapısı sayesinde endüstriyel uygulamalarda uzun ömürlü kullanım sunar.
Öne Çıkan Özellikler
- P Kanal Power MOSFET mimarisi
- 55V Drain-Source gerilim dayanımı
- −31A sürekli drain akımı
- Düşük RDS(on) (maks. 0.065Ω @ VGS=−10V)
- TO-252 (D-PAK) SMD kılıf – kompakt tasarım
- Hızlı anahtarlama performansı
- Fully Avalanche Rated yapı
- Kurşunsuz (Pb-Free) – RoHS uyumlu
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Adı | IRFR5305TRPBF |
| MOSFET Tipi | P Kanal Power MOSFET |
| Kılıf Tipi | TO-252 (D-PAK) |
| Drain-Source Gerilimi (VDSS) | −55 V |
| Sürekli Drain Akımı (ID) | −31 A (@25°C) |
| Gate-Source Gerilimi (VGS) | ±20 V |
| Drain-Source Direnci (RDS(on)) | 0.065 Ω (maks.) |
| Güç Dağılımı (PD) | 110 W |
| Çalışma Sıcaklığı | −55°C ~ +175°C |
| Montaj Tipi | Yüzey Montaj (SMD) |
| Uyumluluk | Güç elektroniği ve endüstriyel uygulamalar |
Kullanım Alanları
- DC-DC dönüştürücüler
- Motor sürücü ve kontrol devreleri
- Batarya koruma ve yönetim sistemleri
- Güç anahtarlama devreleri
- Endüstriyel otomasyon uygulamaları
- SMPS ve invertör tasarımları
Not: IRFR5305TRPBF MOSFET’in maksimum performans ve güvenli çalışma koşulları için uygun soğutma ve doğru gate sürme devresi kullanılması tavsiye edilir.
