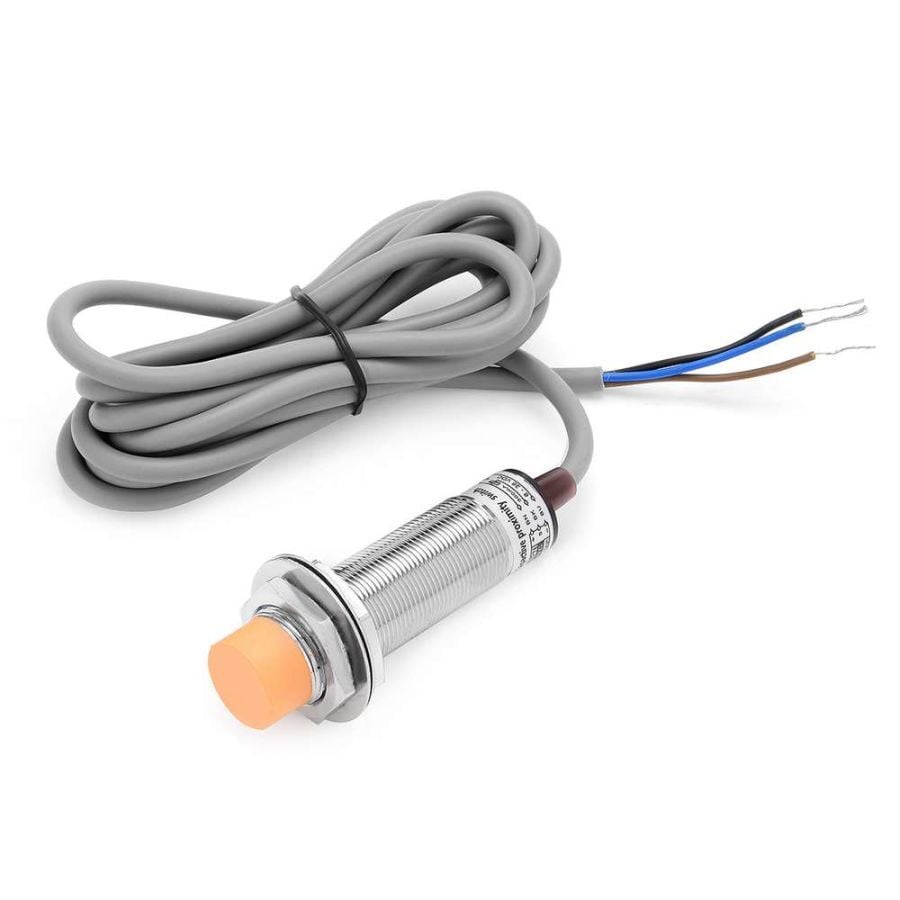

Kapasitif PNP Proximity Sensör - LJC18A3-B-Z/BY
Kapasitif PNP Proximity Sensör - LJC18A3-B-Z/BY
LJC18A3-B-Z/BY Kapasitif Proximity Sensör, metal ve metal olmayan cisimleri 1-10mm mesafeden temassız olarak algılayabilen, M18 gövde boyutuna sahip endüstriyel tip bir yakınlık sensörüdür. 18mm çapındaki metal gövdesi sayesinde zorlu endüstriyel ortamlarda uzun ömürlü ve güvenilir bir kullanım sunar.
Sensör, DC 6-36V gerilim aralığında çalışır ve PNP, Normalde Açık (NO) mantığıyla çıkış üretir: önünde algılanacak bir cisim yokken çıkış 0V'dir, cisim algılandığında ise besleme gerilimi ufak bir kayıpla çıkışa iletilir. Algılama durumu, sensörün arkasında bulunan gösterge LED'i üzerinden görsel olarak takip edilebilir; ölçüm hassasiyeti ise yine arkada yer alan trimpot ile ince ayar yapılarak optimize edilebilir. Algılama mesafesi uygulanan gerilime bağlı olarak değişkenlik gösterebilir.
Yüksek tepki frekansı ve kompakt yapısı sayesinde LJC18A3-B-Z/BY; endüstriyel otomasyon hatlarında nesne sayma, seviye kontrolü, konum tespiti ve endüstriyel güvenlik sistemlerinde tercih edilen bir kapasitif sensördür.
Öne Çıkan Özellikler
- 1 - 10mm mesafede metal ve metal olmayan cisim algılama
- M18 endüstriyel tip metal gövde
- PNP, Normalde Açık (NO) çıkış mantığı
- Geniş çalışma gerilimi aralığı: DC 6-36V
- 100Hz tepki frekansı ile hızlı algılama
- Arkasındaki trimpot ile ayarlanabilir hassasiyet
- Algılama durumunu gösteren LED gösterge
- -25°C ile +65°C arası geniş çalışma sıcaklığı
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model Numarası | LJC18A3-B-Z/BY |
| Sensör Tipi | Kapasitif Yakınlık (Proximity) Sensörü |
| Sensör Gövdesi | Metal (M18) |
| Algılayabildiği Cisimler | Metal ve Metal Olmayan Cisimler |
| Algılama Mesafesi | 1 - 10mm |
| Çalışma Gerilimi | DC 6-36V (Önerilen: 12V) |
| Çalışma Akımı | 300mA |
| Çıkış Tipi | PNP, Normalde Açık (NO) |
| Tepki Frekansı | 100Hz |
| Çalışma Sıcaklığı | -25°C ile +65°C arası |
| Boyutlar | 7.5 x 1.8 cm (Uzunluk x Çap) |
| Kablo Uzunluğu | 120 cm |
| Ağırlık | 85 gr |
Kablo Bağlantıları
- Kahverengi: Besleme (+) — DC 6-36V
- Mavi: Besleme (-) / GND
- Siyah: Sinyal Çıkışı
Kullanım Alanları
- Endüstriyel otomasyon hatlarında nesne algılama
- Konveyör sistemlerinde konum ve seviye kontrolü
- Endüstriyel güvenlik ve kestirimci bakım sistemleri
- Metal ve metal olmayan malzeme sayım uygulamaları
- Robotik ve gömülü otomasyon projeleri
- Sıvı ve katı seviye tespiti gerektiren tesisatlar
Not: Algılama mesafesi, hedef cismin türüne ve boyutuna göre değişebilir. En doğru sonuç için sensörün arkasındaki trimpot ile hassasiyet ayarının uygulamaya göre kalibre edilmesi ve önerilen 12V besleme geriliminde kullanılması tavsiye edilir.
