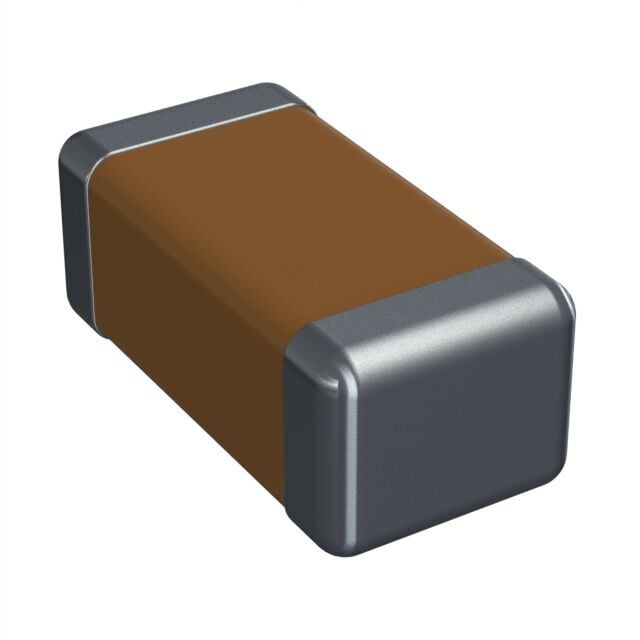

KGM31TCG1H472GU 50V 4700pF Seramik Kondansatör SMD 1206
KGM31TCG1H472GU 50V 4700pF Seramik Kondansatör SMD 1206
KGM31TCG1H472GU, Kyocera AVX tarafından üretilen; 4700pF kapasiteli, 50V nominal gerilimli, ±%2 toleranslı, C0G (NP0) dielektrike sahip 1206 kılıf SMD çok katmanlı seramik (MLCC) kondansatördür.
C0G (NP0), EIA Sınıf I “sıcaklık kompanzasyonlu” seramik malzemelerin en yaygın formülasyonudur ve mevcut en kararlı kondansatör dielektriklerinden biridir. Kapasite değişimi sıcaklıkla 0 ±30 ppm/°C'dir; bu, −55°C ile +125°C arasında %0.3'ten daha az kapasite değişimi anlamına gelir. Zamana ve gerilime bağlı kapasite değişimi ihmal edilebilir düzeydedir; bu nedenle rezonans devreleri ile Q ve kapasite kararlılığının önemli olduğu uygulamalar için uygundur.
Ürün, Kyocera AVX KGM serisi genel amaçlı, kalay/nikel kaplı terminasyonlu C0G MLCC ailesindendir.
Öne Çıkan Özellikler
- Kapasite: 4700pF (4.7nF)
- Nominal gerilim: 50V DC
- Tolerans: ±%2
- C0G (NP0) dielektrik – 0 ±30 ppm/°C
- Çalışma sıcaklığı: −55°C ~ +125°C
- 1206 (3216 metrik) SMD kılıf
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Kyocera AVX |
| Üretici Parça No | KGM31TCG1H472GU |
| Tip | Çok Katmanlı Seramik Kondansatör (MLCC) |
| Kapasite | 4700pF (4.7nF) |
| Nominal Gerilim | 50V DC |
| Tolerans | ±%2 |
| Dielektrik | C0G (NP0), EIA Sınıf I |
| Sıcaklık Karakteristiği | 0 ±30 ppm/°C |
| Çalışma Sıcaklığı | −55°C ~ +125°C |
| Kılıf | 1206 (3216 metrik), SMD |
| Boyutlar (U x G) | 3.20 ±0.20 mm x 1.60 ±0.20 mm |
| Terminasyon | Kalay/nikel kaplama |
Not: Parça numarası açılımı (KGM31TCG1H472GU): KGM = genel amaçlı, kalay/nikel kaplı seri, 31 = 1206 kılıf, CG = C0G dielektrik, 1H = 50V, 472 = 4700 pF, G = ±%2 tolerans.
