LDR Işık Sensörü Kartı (3 Pin)
LDR Işık Sensörü Kartı (3 Pin)

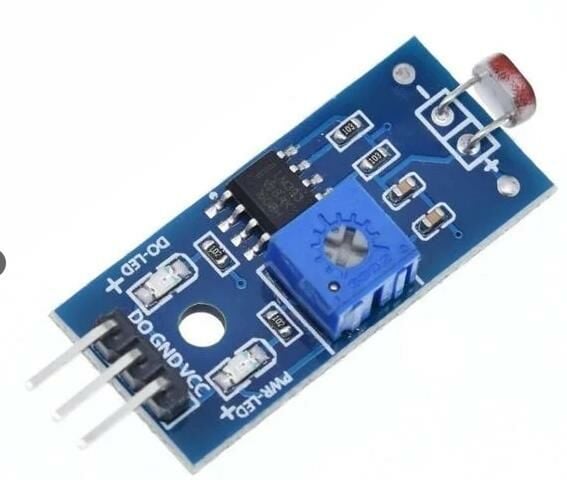

LDR Işık Sensörü Kartı, ortam ışığını algılayarak dijital sinyal üreten pratik bir sensör modülüdür. Kart üzerindeki 5mm'lik LDR (Light Dependent Resistor / foto-direnç) bileşeni, çevredeki ışık şiddetine göre direncini değiştirir; bu değişim entegre LM393 karşılaştırıcı devresi tarafından işlenerek kararlı bir dijital çıkışa dönüştürülür. Kart, karanlık ortamda LOW (0V), ışık algılandığında ise HIGH (5V) sinyali verir.
3 pinli yapısı (VCC, GND, OUT) sayesinde Arduino, Raspberry Pi, ESP8266, ESP32, STM32 gibi birçok mikrodenetleyici platformuyla kolayca entegre edilir. Üzerindeki çok turlu hassas trimpot ile ışık algılama eşiği (hassasiyet) manuel olarak ayarlanabilir; bu sayede mikrodenetleyici tarafında karmaşık kod yazmaya gerek kalmadan istenen ışık seviyesinde tetikleme yapılabilir. Optik bileşenin ve PCB yüzeyinin taşıma sırasında zarar görmemesi için kart, çift taraflı koruyucu jelatin film ile sevk edilir.
Öne Çıkan Özellikler
- 5mm LDR (foto-direnç) ile hassas ışık algılama
- LM393 karşılaştırıcı entegresi ile kararlı dijital çıkış
- Çok turlu trimpot ile ayarlanabilir hassasiyet
- 3 pinli (VCC, GND, OUT) kolay bağlantı yapısı
- Arduino, Raspberry Pi, ESP8266, ESP32, STM32 ile uyumlu
- Düşük güç tüketimi ve kararlı çalışma yapısı
- Çift taraflı koruyucu jelatin film ile korumalı sevkiyat
- Kompakt boyut ve montaj deliği ile kolay entegrasyon
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Hassasiyet Elemanı | 5mm LDR (Foto-direnç) |
| Karşılaştırıcı Entegre | LM393 (High-Stability) |
| Pin Sayısı | 3 Pin (VCC, GND, OUT) |
| Çalışma Gerilimi | 3.3V – 5V DC |
| Çıkış Türü | Dijital (HIGH / LOW) |
| Hassasiyet Ayarı | Çok turlu potansiyometre ile ayarlanabilir |
| PCB Boyutları | 32 x 14 mm (yaklaşık) |
| Koruma | Çift Taraflı Koruyucu Jelatin Film |
| Uyumluluk | Arduino, Raspberry Pi, ESP8266, ESP32, STM32 vb. |
Paket İçeriği
- 1 Adet LDR Işık Sensörü Kartı (3 Pin)
Kullanım Alanları
- Hava karardığında otomatik yanan sokak ve bahçe lambaları
- Güneş enerjisi takip sistemleri ve güneş takip robotları
- Işığa duyarlı robotik projeler
- Lazer bariyerli güvenlik sistemlerinde ışık kesintisi algılama
- Akıllı perde ve panjur otomasyon sistemleri
- Gece lambası ve akıllı ev otomasyon projeleri
Sık Sorulan Sorular
Işığın şiddetini (Lux) sayısal olarak ölçebilir miyim?
Bu 3 pinli modül dijital çıkış odaklıdır ve belirlenen eşik değerine göre çalışır. Sayısal ölçüm gerekiyorsa, analog (AO) çıkışı da bulunan 4 pinli versiyonlar tercih edilmelidir.
Ters mantıkla çalıştırılabilir mi?
Evet, sensörün eşik değeri trimpot üzerinden ayarlanarak hem karanlıkta yanan hem de aydınlıkta sönen sistemler kurulabilir.
Üründe fiziksel koruma var mı?
Evet, sensörün hassas yüzeyi ve kart yapısı taşıma sırasında zarar görmemesi için çift taraflı koruyucu jelatin film ile mühürlenmiştir.
Tepki süresi nasıldır?
LDR bileşenleri milisaniyeler mertebesinde tepki verir; bu da çoğu otomasyon ve robotik proje için fazlasıyla yeterli bir hızdır.
Not: Ürün içeriğinde jumper kablo bulunmamaktadır, bağlantı için ayrıca temin edilmesi gerekmektedir. En doğru sonuçlar için hassasiyetin trimpot yardımıyla kullanım ortamına göre kalibre edilmesi önerilir.
