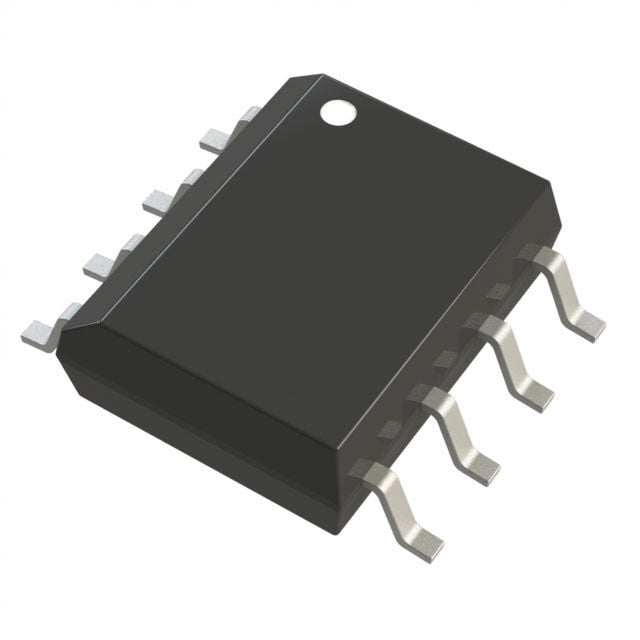

LT1990ACS8#PBF Tek Kanallı Op Amp Entegresi SO-8
LT1990ACS8#PBF Tek Kanallı Op Amp Entegresi SO-8
LT1990ACS8#PBF, Analog Devices (Linear Technology) tarafından üretilen; çok yüksek ortak mod giriş gerilim aralığına sahip, mikro güç tüketimli hassas fark yükselteci (difference amplifier) entegresidir. Pin ile seçilebilen 1 veya 10 kazanç seçeneği sunar.
±15 V besleme ile ±250 V ortak mod gerilim aralığında çalışır. Girişleri ±350 V'a kadar ortak mod gerilim geçişlerine ve ±500 V'a kadar diferansiyel gerilimlere karşı korumalıdır. Bu özellikleri sayesinde yüksek taraf (high side) ve düşük taraf (low side) akım veya gerilim izleme uygulamaları için idealdir.
Tek 5 V besleme ile ayarlanabilir 85 V giriş aralığı ve minimum 70 dB CMRR (A sınıfı) sunar, 120 µA'dan az besleme akımı çeker. Rail-to-rail çıkışı, 2.7 V'a kadar düşen tek besleme gerilimlerinde dinamik aralığı en üst düzeye çıkarır. LT1990ACS8#PBF; A sınıfı, ticari (C) sıcaklık sınıfı, kurşunsuz 8 pinli SO paket versiyondur.
Öne Çıkan Özellikler
- Pin ile seçilebilir kazanç: 1 veya 10
- Yüksek ortak mod aralığı: ±250 V (VS = ±15 V), 85 V pencere (VS = 5 V, 0 V)
- CMRR: minimum 70 dB (LT1990A)
- ±350 V'a kadar giriş koruması
- Kazanç hatası: maksimum %0.28 (LT1990A, G = 1)
- PSRR: minimum 82 dB
- Yüksek giriş empedansı: 2 MΩ diferansiyel, 500 kΩ ortak mod
- Mikro güç: maksimum 120 µA besleme akımı
- Geniş besleme aralığı: 2.7 V ~ 36 V
- -3 dB bant genişliği: 100 kHz, rail-to-rail çıkış
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Analog Devices (Linear Technology) |
| Üretici Parça No | LT1990ACS8#PBF |
| Entegre Tipi | Yüksek Gerilim Girişli Fark Yükselteci (Difference Amplifier) |
| Kanal Sayısı | 1 |
| Kazanç | 1 veya 10 (pin ile seçilebilir) |
| Ortak Mod Giriş Aralığı | ±250 V (VS = ±15 V), 85 V pencere (VS = 5 V, 0 V) |
| Giriş Koruması | ±350 V ortak mod geçici (0.1 s), ±500 V diferansiyel |
| CMRR | Minimum 70 dB (LT1990A) |
| Kazanç Hatası | Maksimum %0.28 (LT1990A, G = 1) |
| Giriş Empedansı | 2 MΩ diferansiyel, 500 kΩ ortak mod |
| Besleme Gerilimi | 2.7 V ~ 36 V |
| Besleme Akımı | Maksimum 120 µA |
| -3 dB Bant Genişliği | 100 kHz |
| Çıkış Tipi | Rail-to-Rail |
| Çalışma Sıcaklığı | -40°C ~ +85°C (LT1990C) |
| Paket Tipi | 8 Pin SO (SMD), kurşunsuz (#PBF) |
Kullanım Alanları
- Batarya hücre gerilimi izleme
- Yüksek gerilim akım ölçümü
- Gürültülü ortamlarda sinyal alma
- Giriş koruması
- Arıza korumalı ön uç devreleri
- Seviye algılama
- İzolasyon uygulamaları
Not: LT1990 bir fark yükselteci (difference amplifier) entegresidir; dahili hassas direnç ağı ile birlikte tek kanallı op amp yapısı içerir.
