LV25-P Gerilim Sensörü

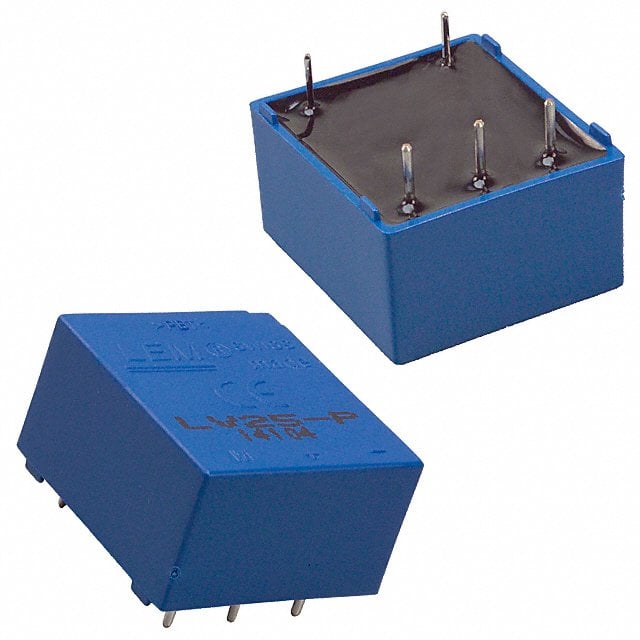

LV25-P Gerilim Sensörü (Voltage Transducer)
LV25-P, LEM tarafından geliştirilen yüksek doğruluklu bir AC/DC gerilim sensörüdür. İzolasyonlu yapısı sayesinde ölçüm devresi ile kontrol devresi arasında güvenli galvanik izolasyon sağlar. 0 – 500 V DC veya AC gerilimleri ölçebilir ve bu gerilimi, orantılı bir akım çıkışı (tipik olarak ±25 mA) şeklinde dönüştürerek ölçüm devresine iletir. Endüstriyel otomasyon, enerji izleme sistemleri, inverterler, motor sürücüleri ve güç elektroniği uygulamalarında yaygın olarak kullanılmaktadır.
Öne Çıkan Özellikler
- AC ve DC gerilimlerin hassas şekilde ölçülmesi
- Yüksek doğruluk ve uzun süreli kararlılık
- Galvanik izolasyon ile ölçüm devresi koruması
- LEM kalitesiyle endüstriyel güvenilirlik
- ±25 mA orantılı akım çıkışı
- 500 V’a kadar doğrudan ölçüm kapasitesi
- Endüstriyel montaj ve kart entegrasyonuna uygun kompakt yapı
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | LV25-P |
| Üretici | LEM |
| Ölçüm Türü | AC / DC gerilim ölçümü |
| Nominal Ölçüm Aralığı | ±500 V (max) |
| Orantılı Çıkış Akımı | ±25 mA |
| Besleme Gerilimi | ±15 V DC |
| Doğruluk (Lineerlik) | ±0.9 % |
| İzolasyon Gerilimi | 2.5 kV (RMS, 1 dak.) |
| Yanıt Süresi | ≈1 µs |
| Çalışma Sıcaklık Aralığı | -40 °C ~ +85 °C |
| Montaj Tipi | PTH (Through-Hole) |
| Boyutlar | 29 × 15 × 12 mm (yaklaşık) |
Kullanım Alanları
- Endüstriyel AC/DC güç ölçüm sistemleri
- Güneş enerjisi inverterleri ve şarj kontrol cihazları
- Motor sürücüleri ve güç elektroniği devreleri
- Enerji izleme ve sayaç sistemleri
- UPS ve batarya izleme sistemleri
- Laboratuvar ölçüm cihazları
LV25-P Voltage Transducer, kompakt yapısı, yüksek doğruluğu ve endüstriyel standartlara uygun güvenilir izolasyon özellikleriyle profesyonel ölçüm ve kontrol sistemlerinde güvenle kullanılabilir. LEM’in endüstri lideri transdüser teknolojisi sayesinde uzun ömürlü ve stabil performans sunar.
