NE555 Ayarlanabilir Kare Dalga Sinyal Üretici Modülü 1Hz - 200kHz
NE555 Ayarlanabilir Kare Dalga Sinyal Üretici Modülü 1Hz - 200kHz

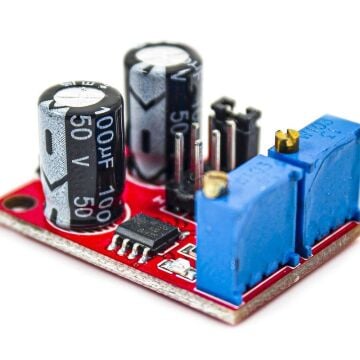

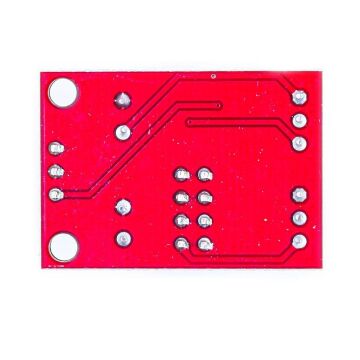

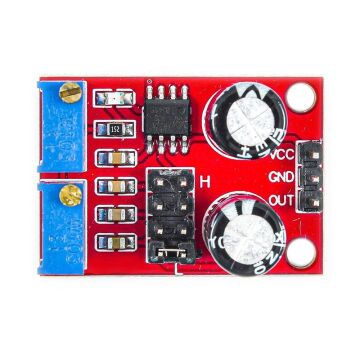

NE555 Ayarlanabilir Kare Dalga Sinyal Üretici Modülü, 1Hz ile 200kHz arasında kare dalga sinyali üretebilen kompakt ve çok amaçlı bir frekans jeneratör kartıdır. Modül üzerinde bulunan NE555 zamanlayıcı entegresi sayesinde zamanlama devreleri, PWM uygulamaları, step motor sürme ve test sinyali üretimi gibi birçok projede kullanılabilir.
Frekans aralığı jumperlar ile seçilebilir, görev döngüsü ve frekans ise üzerindeki değişken dirençler ile ayarlanabilir. Görev döngüsü ayarı frekansı da etkilemektedir. Modül üzerinde yer alan LED gösterge sayesinde çıkış sinyali kolayca izlenebilir.
5V – 15V DC aralığında çalışabilen bu modül; Arduino, ESP8266, ESP32, Raspberry Pi ve diğer mikrodenetleyici sistemleriyle uyumludur. Deneysel çalışmalar, eğitim uygulamaları ve sinyal testleri için ideal bir çözümdür.
Öne Çıkan Özellikler
- 1Hz – 200kHz geniş frekans aralığı
- Ayarlanabilir görev döngüsü
- NE555 zamanlayıcı entegresi
- 4 jumper ile frekans aralığı seçimi
- 2 adet değişken direnç ile hassas ayar
- LED çıkış göstergesi

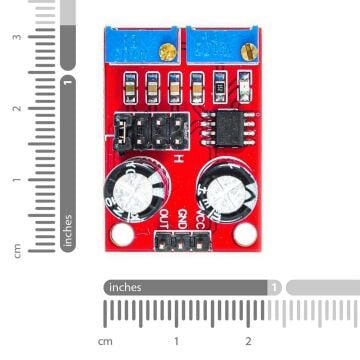

- Kompakt tasarım (31mm x 22mm)
- PWM ve darbe üretimi için ideal
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ana Entegre | NE555 |
| Giriş Voltajı | 5V – 15V DC |
| Giriş Akımı | ≥ 100mA |
| Çıkış Genliği | 4.2V-PP – 11.4V-PP (VCC'ye bağlı) |
| Maksimum Çıkış Akımı | 15mA (5V), 35mA (12V) |
| Çıkış Tipi | Kare Dalga |
| Görev Döngüsü | Ayarlanabilir |
| Boyut | 31mm x 22mm |
Kullanım Alanları
- Step motor tetikleme sinyali
- PWM sinyal üretimi
- Zamanlayıcı devreleri
- Test ve ölçüm uygulamaları
- RC devre eğitimleri
- Osilatör ve darbe üretim projeleri
Frekans Aralıkları
- LF: 1Hz – 50Hz
- IF: 50Hz – 1kHz
- HF1: 1kHz – 10kHz
- HF2: 10kHz – 200kHz
Not: Frekans aralığını değiştirmeden önce modülün gücünü kapatmanız önerilir. Daha yüksek akım gerektiren uygulamalarda çıkış sinyali bir transistör veya MOSFET üzerinden güçlendirilmelidir.
