PCF8574 I2C In-Out Çoklayıcı Modül
PCF8574 / PCF8574T I2C Giriş – Çıkış Çoklayıcı Modül
PCF8574 I2C Giriş/Çıkış Çoklayıcı Modül, Arduino ve diğer mikrodenetleyicilerde yetersiz kalan dijital pin sayısını artırmak için kullanılan pratik bir I/O genişletme çözümüdür. I2C haberleşme protokolünü kullanarak yalnızca iki hat (SDA ve SCL) üzerinden 8 adet dijital giriş/çıkış pini sağlar.
Modül üzerinde bulunan PCF8574 (veya PCF8574T) entegresi sayesinde her pin giriş veya çıkış olarak yapılandırılabilir. A0, A1 ve A2 adres pinleri kullanılarak aynı I2C hattı üzerinde birden fazla modül bağlanabilir. Bu sayede tek bir mikrodenetleyici ile çok sayıda dijital giriş/çıkış elde etmek mümkündür.
Öne Çıkan Özellikler
- I2C protokolü ile 8 bit dijital giriş/çıkış genişletme
- D0–D7 (P0–P7) olarak numaralandırılmış I/O pinleri
- A0, A1, A2 adres jumperları ile çoklu modül desteği
- Tek I2C hattı üzerinde 16 adede kadar modül bağlanabilme
- 128 bit’e kadar toplam I/O genişletme imkânı
- Arduino ve tüm yaygın mikrodenetleyicilerle uyumlu
- Dahili pull-up dirençleri

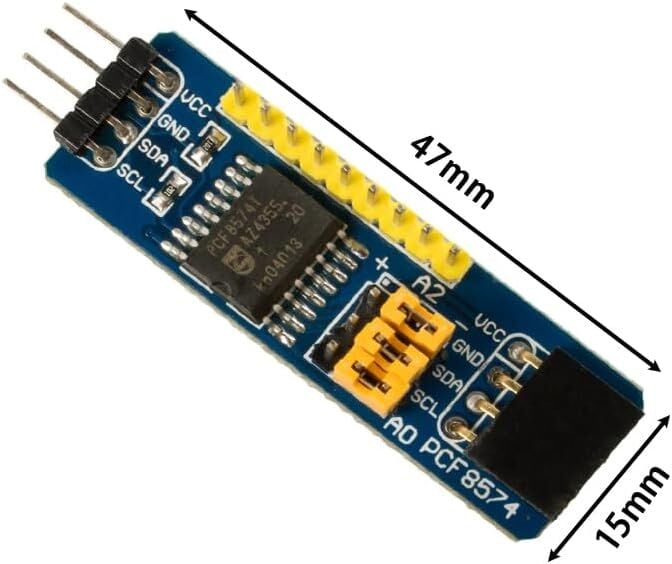

- Kompakt PCB tasarımı ve montaj delikleri
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Kontrol Entegresi | PCF8574 / PCF8574T |
| Haberleşme Protokolü | I2C (TWI) |
| I/O Pin Sayısı | 8 adet dijital giriş/çıkış (P0 – P7) |
| Pin Tipi | Quasi-bidirectional (her pin giriş veya çıkış) |
| Çalışma Voltajı | 3.3V / 5V (jumper ile seçilebilir) |
| Giriş Gerilimi | 2.3V – 5.5V |
| Maksimum Akım | Pin başına 25 mA |
| I2C Adres Aralığı | 0x20 – 0x27 (PCF8574) 0x38 – 0x3F (PCF8574A) |
| Maksimum I2C Frekansı | 100 kHz |
| Dahili Pull-up | 10 kΩ |
| Bağlantı Pinleri | VCC, GND, SDA, SCL, INT, P0–P7 |
| Montaj Delikleri | 2 adet, 3 mm çap |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
Kullanım Alanları
- Arduino ve mikrodenetleyici projelerinde pin genişletme
- LED, röle ve buton kontrol uygulamaları
- LCD ve keypad projeleri
- IoT ve akıllı ev sistemleri
- Endüstriyel kontrol devreleri
- Robotik ve otomasyon uygulamaları
PCF8574 / PCF8574T I2C Giriş-Çıkış Çoklayıcı Modül, minimum pin kullanarak maksimum dijital I/O elde etmek isteyen projeler için güvenilir, ekonomik ve esnek bir çözümdür.
