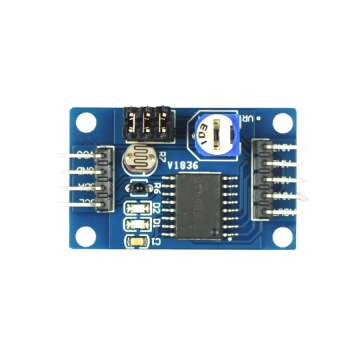

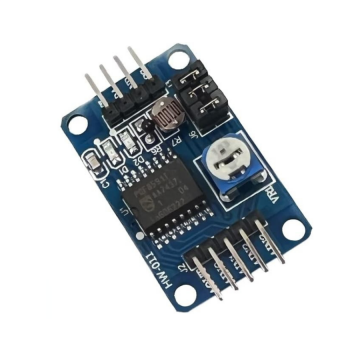

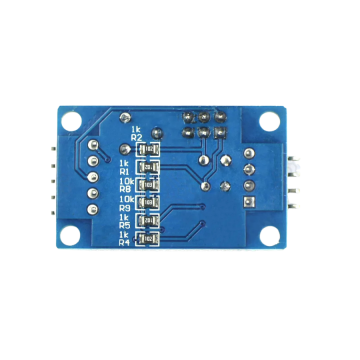

PCF8591 ADC-DAC Dönüştürücü Modül
PCF8591 ADC – DAC Dönüştürücü Modül
PCF8591 Analog-Dijital ve Dijital-Analog Dönüştürücü Modül, analog sinyalleri dijital verilere dönüştürmek veya dijital verileri analog çıkışlara aktarmak için kullanılan çok yönlü bir dönüştürücü karttır. Arduino, Raspberry Pi ve benzeri mikrodenetleyici platformlarıyla tam uyumlu çalışarak projelerde analog veri işleme ihtiyaçlarını karşılar.
PCF8591 entegresi üzerinde 4 adet analog giriş ve 1 adet analog çıkış bulunur. I2C haberleşme protokolü sayesinde yalnızca iki hat (SDA ve SCL) kullanılarak veri aktarımı yapılır. Modül üzerinde entegre LDR ışık sensörü, NTC sıcaklık sensörü ve potansiyometre yer alması sayesinde harici sensör ihtiyacı olmadan test ve eğitim amaçlı kullanıma uygundur.
Öne Çıkan Özellikler
- PCF8591 entegresi ile ADC ve DAC dönüşüm desteği
- 4 adet analog giriş, 1 adet analog çıkış
- I2C haberleşme protokolü ile kolay entegrasyon
- 8-bit ADC çözünürlüğü
- Tek uçlu veya diferansiyel analog giriş desteği
- Entegre LDR, NTC sıcaklık sensörü ve potansiyometre
- Düşük güç tüketimi
- Kompakt PCB tasarımı ve montaj delikleri
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Entegre | PCF8591 |
| Çalışma Gerilimi | DC 2.5V – 6V |
| Haberleşme | I2C (IIC) |
| Analog Giriş Sayısı | 4 adet (AIN0 – AIN3) |
| Analog Çıkış | 1 adet DAC çıkışı (AOUT) |
| ADC Çözünürlüğü | 8-bit |
| Dahili Sensörler | LDR ışık sensörü (AIN0) NTC sıcaklık sensörü (AIN1) 10K potansiyometre (AIN3) |
| Adresleme | 3 adet donanım adres pini ile I2C adres seçimi |
| Giriş Voltaj Aralığı | 0 – VDD |
| Gösterge LED’leri | 5V besleme LED’i, DAC çıkış gösterge LED’i |
| Çalışma Sıcaklığı | -10°C ~ +85°C |
| PCB Boyutları | 22 mm x 35 mm |
| Ağırlık | 8 gr |
| Renk | Mavi |
Kullanım Alanları
- Arduino ve mikrodenetleyici projeleri
- Analog veri toplama sistemleri
- Otomatik kontrol ve ölçüm uygulamaları
- Hobi elektroniği projeleri
- Ses ve sinyal işleme uygulamaları
- Eğitim ve deney setleri
PCF8591 ADC–DAC Dönüştürücü Modül, analog ve dijital sinyallerle aynı anda çalışmak isteyen projeler için ekonomik, kompakt ve kullanımı kolay bir çözümdür.
