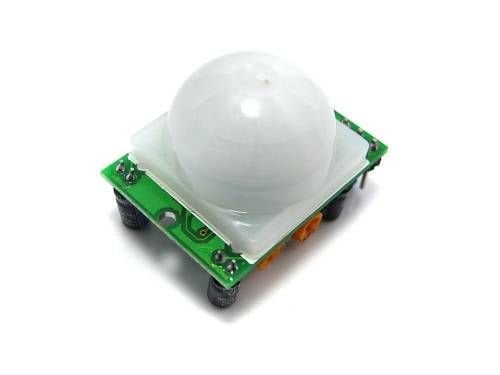

HC-SR501 Ayarlanabilir IR Hareket Algılama Sensörü - Pır Sensör
PIR Hareket Sensörü Modülü
PIR (Passive Infrared) hareket sensörü, çevresindeki canlıların yaydığı kızılötesi (IR) enerjideki değişimleri algılayarak hareket tespiti yapabilen popüler bir modüldür. Mikrodenetleyiciler, alarm sistemleri veya doğrudan DC yüklerle (LED, röle vb.) kullanılabilir. Düşük güç tüketimi ve ayarlanabilir hassasiyetiyle güvenlik, aydınlatma ve otomasyon projelerinde sıkça tercih edilir.
Modül üzerinde iki adet ayarlanabilir potansiyometre bulunur. Bu potansiyometrelerden biri algılama hassasiyetini, diğeri ise tetikleme sinyali süresini ayarlamak için kullanılır. Böylece sensör, farklı ortam koşullarına göre esnek biçimde yapılandırılabilir.
Öne Çıkan Özellikler
- DC 4.5–20V geniş besleme aralığı
- Düşük statik akım: 50 µA
- 0.3V veya 5V dijital çıkış sinyali
- Hareket algılandığında yüksek çıkış seviyesi
- 110° geniş algılama açısı
- Maksimum 7 metreye kadar algılama mesafesi
- Ayarlanabilir hassasiyet ve zaman gecikmesi
- Arduino, ESP32, Raspberry Pi ve diğer mikrodenetleyicilerle uyumlu
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | PIR Hareket Sensörü |
| Çalışma Gerilimi | DC 4.5V – 20V |
| Statik Akım | 50 µA |
| Çıkış Gerilimi | 0.3V / 5V (hareket algılandığında HIGH) |
| Algılama Açısı | 110° |
| Algılama Mesafesi | 7 metreye kadar |
| Ayarlanabilir Parametreler | Hassasiyet, Tetikleme Süresi |
| Çıkış Türü | Dijital (HIGH / LOW) |
| Kullanım | Mikrodenetleyici veya DC yük kontrolü |
Kullanım Alanları
- Güvenlik ve alarm sistemleri
- Otomatik aydınlatma kontrolü
- Hareket algılamalı otomasyon sistemleri
- Enerji tasarruflu akıllı ev uygulamaları
- Arduino tabanlı sensör projeleri
PIR Hareket Sensörü Modülü, kolay kullanımı, geniş algılama açısı ve ayarlanabilir yapısı ile güvenlik, otomasyon ve enerji verimliliği projelerinde yüksek performanslı bir çözüm sunar.
