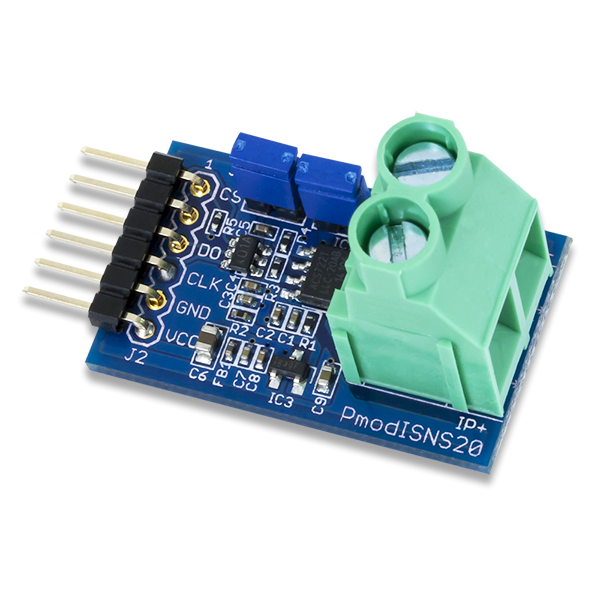

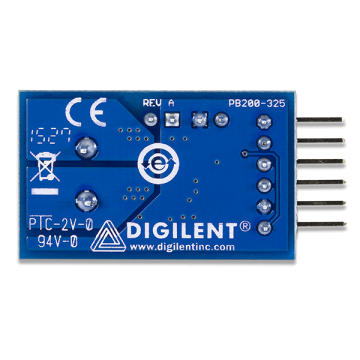

Pmod ISNS20: 20 A Akım Sensörü
Pmod ISNS20
20 A Akım Sensörü
Digilent Pmod ISNS20 (Revizyon A), dijital SPI arayüzüne sahip küçük bir akım algılama modülüdür. Kart, Allegro ACS722 Hall etkili akım sensörünü Texas Instruments'ın 12 bit analog-dijital dönüştürücüsüyle bir araya getirir. Pmod ISNS20 hızlı, doğru ve çeşitli uygulamalarda kullanımı kolaydır.
Pmod ISNS20, akım verilerini SPI üzerinden host karta gönderecek şekilde tasarlanmıştır ve terminal bloğundan geçen akım miktarını temsil eden 12 bitlik dijital bir değer iletir. Gerilim ölçümünden farklı olarak akımın seri bağlantıyla okunduğunu belirtmek gerekir. Bu dijital değer yazılımda veya FPGA lojiğinde kullanılabilir, görüntülenebilir ya da bir seri monitöre gönderilebilir. Uygulama alanları: akım ölçümü, güç ölçümü, kapalı çevrim akım kontrolü ve aşırı akım koruması.
Ürün Özellikleri
- Yüksek doğruluklu akım sensörü
- Jumper ile seçilebilen 120 Hz/20 kHz/80 kHz ile akım ölçümü
- ±20 A DC veya AC giriş
- ±%2 doğruluk
- 12 bit ADC
- SPI arayüzlü 6 pinli Pmod portu
- Digilent Pmod Arayüz Spesifikasyonu Tip 2 ile uyumlu
- PCB boyutları: 1,3" × 0,80" (3,30 × 2,03 cm)
Paket İçeriği
- 1 adet Pmod ISNS20 modülü
