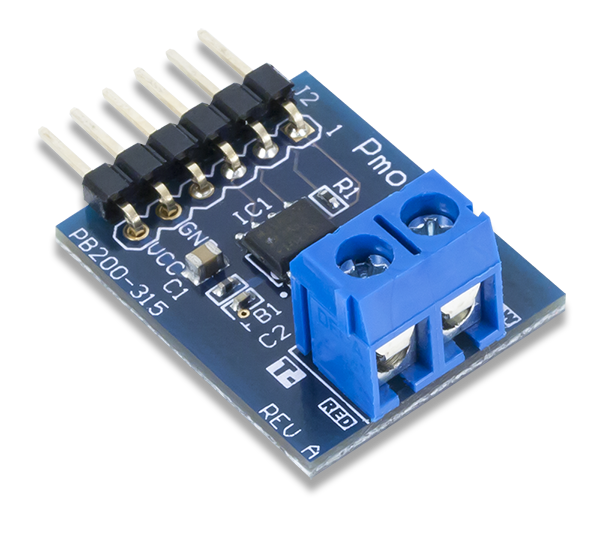

Pmod TC1 K-Type Thermocouple Modülü
Pmod TC1 – K Tipi Termokupl Sıcaklık Ölçüm Modülü (MAX31855 Tabanlı)
Pmod TC1, K tipi termokupl (thermocouple) sensörlerle kullanılmak üzere tasarlanmış, dijital sıcaklık ölçüm modülüdür. Üzerinde bulunan Maxim Integrated MAX31855 entegresi sayesinde K tipi termokupltan gelen analog sinyali dijitale çevirir ve SPI arayüzü üzerinden mikrodenetleyici veya FPGA sistemine aktarır. 14-bit çözünürlükte 0.25°C hassasiyet sunar ve -200°C ile +700°C arasındaki sıcaklıkları ±2°C doğrulukla ölçebilir.
Modül, soğuk bağlantı (cold-junction) kompanzasyonu sayesinde yüksek doğrulukta sıcaklık ölçümü sağlar. Küçük boyutlu PCB tasarımı (1.0” × 0.8”) sayesinde laboratuvar, endüstriyel kontrol ve bilimsel ölçüm uygulamalarında kolay entegrasyon imkânı sunar.
Öne Çıkan Özellikler
- Maxim Integrated MAX31855 termokupl dönüştürücü entegresi
- K tipi termokupl desteği
- 14-bit dijital çıkış çözünürlüğü
- 0.25°C ölçüm çözünürlüğü
- ±2°C doğruluk (-200°C ~ +700°C aralığında)
- Cold-junction kompanzasyonu (otomatik sıcaklık dengeleme)
- SPI haberleşme arayüzü
- Pmod Type 2 standardına uygun bağlantı
- Küçük boyut: 1.0” × 0.8” (2.5 cm × 2.0 cm)
- Kaynak merkezinde örnek kod ve kütüphane desteği
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | Pmod TC1 |
| Parça Numarası (P/N) | 410-315 |
| Dönüştürücü Entegresi | Maxim Integrated MAX31855 |
| Desteklenen Termokupl Türü | K Tipi |
| Çözünürlük | 14-bit (0.25°C adım) |
| Ölçüm Aralığı | -200°C ~ +700°C (tel ile -73°C ~ +482°C) |
| Doğruluk | ±2°C |
| Soğuk Uç Kompanzasyonu | Var (Cold-Junction Compensation) |
| Haberleşme Arayüzü | SPI (Serial Peripheral Interface) |
| Pmod Standardı | Type 2 |
| PCB Boyutu | 1.0” × 0.8” (2.5 cm × 2.0 cm) |
| Güç Beslemesi | 3.3V (Pmod standardı) |
Kullanım Alanları
- Endüstriyel sıcaklık ölçüm sistemleri
- FPGA ve mikrodenetleyici tabanlı sıcaklık kontrol uygulamaları
- Bilimsel araştırma ve laboratuvar testleri
- Proses kontrolü ve endüstriyel fırın izleme
- Gömülü sistemlerde hassas sıcaklık sensör arayüzü
Pmod TC1 K Tipi Termokupl Modülü, MAX31855 entegresiyle yüksek doğrulukta sıcaklık ölçümü, SPI üzerinden dijital veri aktarımı ve soğuk uç kompanzasyonu özellikleriyle endüstriyel ve akademik uygulamalarda güvenilir bir sıcaklık ölçüm çözümü sunar.

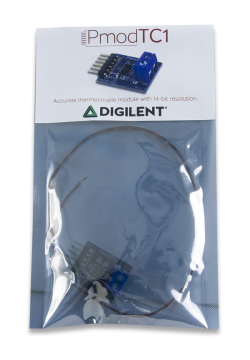

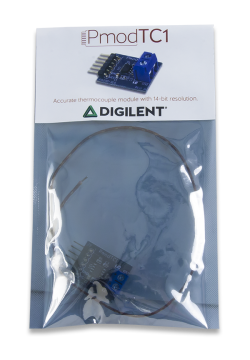

Paket İçeriği

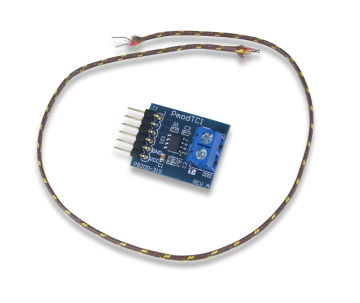

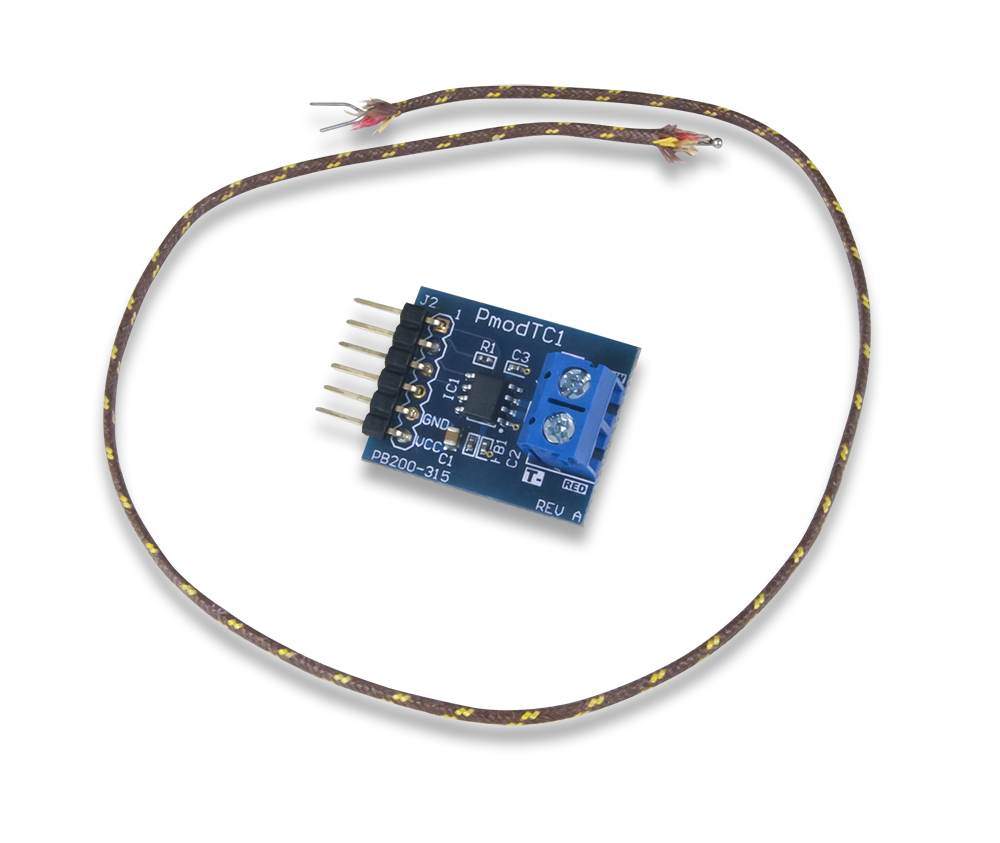

- 1x Pmod TC1 K-Type Thermocouple Modülü
- 1x 30 cm K-Tipi Termokupl Teli (482 °C'ye Kadar Dayanıklı ve İzolasyonlu)
