PmodAD1 - 2 kanal 12-bit ADC

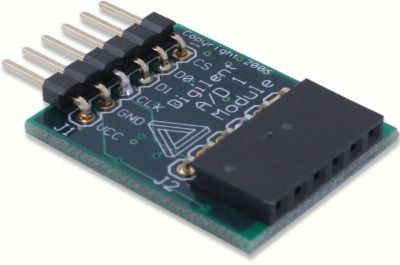

Pmod AD1 – 2 Kanallı 12-Bit Analog-Dijital Dönüştürücü (ADC) Modülü
Pmod AD1, Analog Devices AD7476 entegresine sahip, yüksek hızlı ve düşük güç tüketimli bir 2 kanallı 12-bit analog-dijital çevirici (ADC) modülüdür. Saniyede 1 milyon örnekleme hızına kadar çalışabilen bu modül, yüksek çözünürlükte ve hızlı sinyal ölçümü gerektiren projeler için geliştirilmiştir. Özellikle ses işleme, sinyal analizi ve veri toplama sistemlerinde kullanılabilir.
Her kanal için 2 kutuplu Sallen-Key anti-alias filtreleri içeren tasarımı, giriş sinyalinde gürültü ve bozulmayı minimize eder. Pmod AD1, SPI arayüzüyle mikrodenetleyici veya FPGA sistemlerine kolayca entegre edilebilir ve kompakt boyutuyla (0.95” x 0.80”) sinyal kaynağına yakın montaj imkânı sunar.
Öne Çıkan Özellikler
- Analog Devices AD7476 ADC entegresi
- 2 adet bağımsız 12-bit A/D dönüşüm kanalı
- 1 MSa/s örnekleme hızı (her kanal için)
- 2 kutuplu Sallen-Key anti-alias filtreleri
- Düşük güç tüketimi
- SPI haberleşme arayüzü
- Küçük PCB boyutu: 0.95” x 0.80”
- 6" 6-pin kablo ve 6-pin header ile birlikte gelir
- FPGA ve mikrodenetleyici sistemleriyle tam uyumlu
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | Pmod AD1 |
| ADC Entegresi | Analog Devices AD7476 |
| Çözünürlük | 12-bit |
| Kanal Sayısı | 2 (simultane A/D dönüşüm) |
| Örnekleme Hızı | 1 MSa/s (her kanal için) |
| Filtre Tipi | 2 kutuplu Sallen-Key anti-alias |
| Haberleşme Arayüzü | SPI (Serial Peripheral Interface) |
| Güç Tüketimi | Düşük |
| Besleme Gerilimi | 3.3V (Pmod standardı) |
| PCB Boyutu | 0.95” x 0.80” (2.4 cm x 2.0 cm) |
Kullanım Alanları
- Yüksek hızlı veri toplama sistemleri
- Ses işleme ve analog sinyal ölçümü
- FPGA ve mikrodenetleyici tabanlı ölçüm devreleri
- Analog sensör çıkışlarının dijital okunması
- Laboratuvar test ve prototipleme uygulamaları
Pmod AD1, 2 kanallı yüksek hızlı 12-bit ADC yapısı, gürültü azaltıcı filtreleri ve SPI tabanlı haberleşme arayüzüyle FPGA, mikrodenetleyici ve gömülü sistem projelerinde profesyonel seviye veri toplama ve sinyal işleme ihtiyaçları için ideal bir çözümdür.
