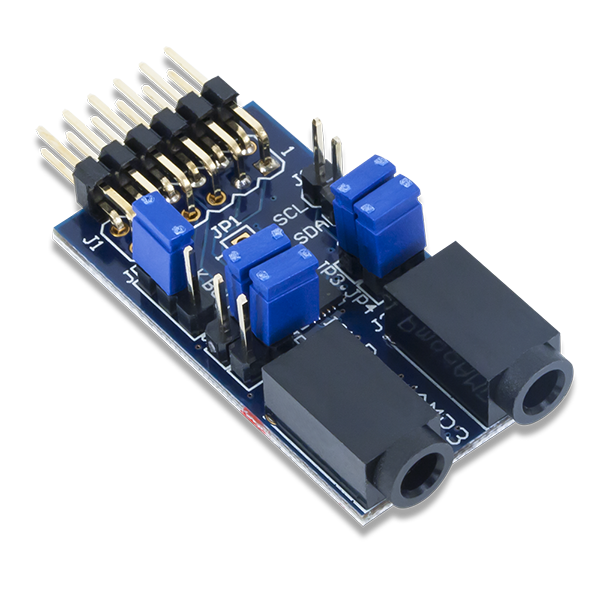

Pmod AMP3 - Stereo Power Amplifier
Pmod AMP3 – Stereo Power Amplifier (SSM2518 Tabanlı Ses Yükseltici Modül)
Pmod AMP3, Analog Devices SSM2518 entegresini kullanan, 2W Class-D stereo ses amplifikatörüdür. Sol ve sağ kanal ayrımıyla yüksek kaliteli ses çıkışı sağlar. Ses sinyali girişi, yaygın olarak kullanılan I²S veya TDM protokolleri üzerinden sağlanabilir. Ayrıca, I²C arayüzü üzerinden dijital ses seviyesi (volume) ve dinamik aralık kontrolü yapılabilir. İstenirse I²C olmadan stand-alone (bağımsız) modda da çalışabilir.
Kompakt yapısı, düşük güç tüketimi ve dijital ses kontrol özellikleriyle Pmod AMP3, FPGA, mikrodenetleyici ve gömülü ses sistemleri için yüksek performanslı bir ses yükseltici çözümüdür. Her iki ses kanalı için ayrı 1/8” (3.5 mm) hoparlör jakları bulunur.
Öne Çıkan Özellikler
- Analog Devices SSM2518 Class-D ses amplifikatörü
- 2W çıkış gücü (stereo)
- Sol ve sağ kanal ayrımı (stereo ses desteği)
- I²S veya TDM ses arayüzü desteği
- I²C üzerinden dijital ses seviyesi ve dinamik aralık kontrolü
- Stand-alone mod (I²C olmadan çalışma desteği)
- İki adet 1/8” (3.5mm) hoparlör çıkışı
- Küçük boyutlu PCB (1.5” × 0.8” / 3.8cm × 2.0cm)
- 12-pin Pmod konnektör (I²C arayüzlü)
- Düşük gürültü ve yüksek verimlilik
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | Pmod AMP3 |
| Ses Sürücü Entegresi | Analog Devices SSM2518 |
| Çıkış Gücü | 2W (Class-D stereo) |
| Giriş Arayüzü | I²S / TDM (dijital ses girişi) |
| Kontrol Arayüzü | I²C (ses seviyesi ve dinamik aralık kontrolü) |
| Çıkış Türü | 2 x 1/8” (3.5mm) hoparlör jakı |
| Besleme Gerilimi | 3.3V (Pmod standardı) |
| Çalışma Modları | I²C kontrollü veya Stand-Alone |
| PCB Boyutu | 1.5” × 0.8” (3.8cm × 2.0cm) |
| Pmod Konnektör | 12-pin (I²C destekli GPIO) |
| Verimlilik | Yüksek (Class-D tasarım) |
Kullanım Alanları
- FPGA tabanlı ses işleme projeleri
- Dijital ses sistemleri ve medya oynatıcılar
- Gömülü sistemlerde stereo ses amplifikasyonu
- Taşınabilir hoparlör uygulamaları
- Mikrodenetleyici veya I²S ses kaynaklarıyla prototipleme
Pmod AMP3 Stereo Power Amplifier, SSM2518 Class-D entegresi sayesinde düşük güç tüketimiyle yüksek kaliteli stereo ses üretimi sağlar. I²S / TDM arayüz desteği, dijital kontrol özellikleri ve Pmod uyumlu tasarımı ile gömülü ses sistemleri için ideal bir modüldür.
