RTL-SDR Blog V4 RTL2832U Yazılım Tanımlı Radyo + Antenler
RTL-SDR Blog V4
R828D RTL2832U 1PPM TCXO SMA Software Defined Radio with Dipole Antenna Kit
Ürün Açıklaması
Piyasadaki en iyi fiyat/performans oranına sahip RTL-SDR cihazı! R828D tuner, üçlü giriş filtresi, girişte notch filtresi, iyileştirilmiş bileşen toleransları, 1 PPM sıcaklık kompanzasyonlu osilatör (TCXO), SMA F konnektör, pasif soğutmalı alüminyum kasa, bias tee devresi, geliştirilmiş güç beslemesi ve dahili HF upconverter gibi birçok geliştirme içerir.
Anteni ve Kullanım Alanı
Taşınabilir dipol anten kiti ile birlikte gelir. Yeni başlayanlar için idealdir; hem karasal hem de uydu alımları için uygundur. Dış mekan montajı kolaydır ve taşınabilir/geçici kullanım için tasarlanmıştır. Kötü hava koşullarında dışarıda kullanmayınız.
Öne Çıkan Özellikler
- <1 PPM sıcaklık kompanzasyonlu osilatör (TCXO): Hassas frekans ayarı ve neredeyse sıfır sıcaklık kayması sağlar. (Maksimum başlangıç sapması: 2 PPM, sıcaklık kaynaklı kayma: 0.5–1 PPM)
- SMA dişi anten girişi: Piyasadaki birçok genel dongle MCX veya PAL tipi nadir konnektör kullanırken, bu model yaygın olarak bulunan SMA tipi anten girişine sahiptir. Bu sayede daha fazla adaptör ve anten seçeneği sunar. Ayrıca daha dayanıklıdır ve RF geçiş kayıpları daha düşüktür.
- 4.5V USB ile çalışan bias tee: Koaksiyel kablo üzerinden düşük gürültülü yükselteçleri (örneğin LNA4ALL, HABAMP, RTL-SDR Blog ADS-B LNA) veya aktif antenleri beslemek için kullanılır. Yazılım üzerinden etkinleştirilebilir (V3/V4 kullanıcı kılavuzuna bakınız).
- HF Dinleme Modu: V3 modeli için doğrudan örnekleme (500 kHz – 28.8 MHz), V4 modeli için HF yukarı çevirme (upconversion) özelliği mevcuttur. Dahili 25 MHz düşük geçiren filtre bulunur, ancak en iyi performans için ek HF filtreleri gerekebilir (örneğin güçlü orta dalga AM sinyallerini bastırmak için).

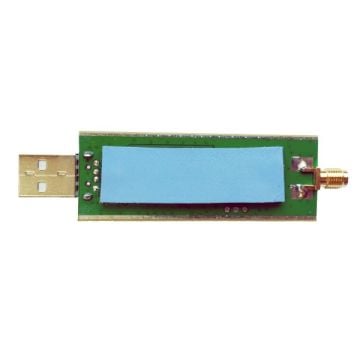

- Alüminyum kasa ve pasif soğutma: Ürün, ısıya dayanıklı silikon termal ped ile birlikte gelen alüminyum kasaya sahiptir. Bu yapı, özellikle 1.5 GHz üzeri frekanslarda aşırı ısınmadan kaynaklanan alım sorunlarını önler.
- (V4 modelleri) Geliştirilmiş giriş filtresi: V4 modeli, güçlü yayın istasyonlarının neden olduğu doyma (saturation) sorunlarına karşı daha dirençlidir.
- Geliştirilmiş Anten Seti: Başlangıç seviyesindeki kullanıcılar için kaliteli dipol anten kiti sunulur. Anteni dış mekâna veya yüksek konuma yerleştirmek için uzatma kablosu ve aparatlarıyla birlikte gelir. Hem karasal hem de VHF uydu sinyallerini alabilir.
- Diğer RTL-SDR’lara göre çeşitli geliştirmeler:
- R820T2 tuner kullanımı
- Daha kaliteli pasif bileşenler
- USB hattında gürültüyü azaltmak için şok bobini (choke)
- Daha az içsel parazit ve girişim için iyileştirilmiş PCB tasarımı
- Break-out pad’ler (harici bağlantı noktaları)
- Geliştirilmiş ESD koruması
- Ek baypas kapasitörleri ve ferrit güç hattı filtreleri
- Daha iyi ön uç eşleşme devresi
- Uzun vadeli güvenilirlik için güç tasarımında değişiklik
- 1.5 GHz ve üzeri frekanslar için daha stabil PLL devresi
- Daha kaliteli LDO voltaj regülatörü

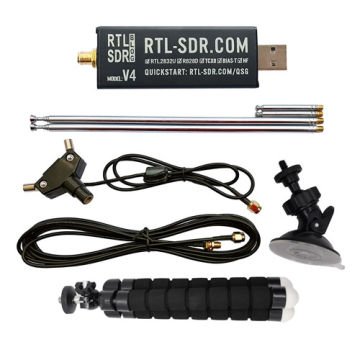

Kutu İçeriği

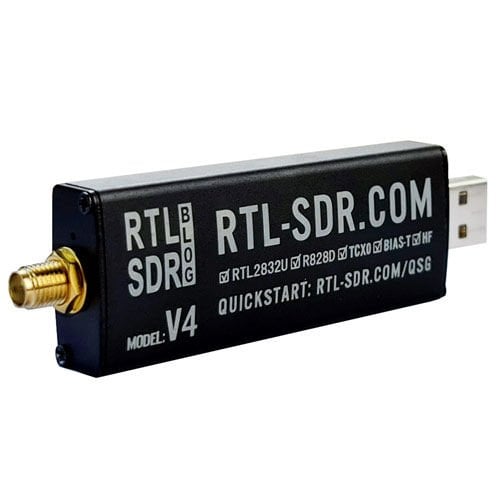

- 1 adet RTL-SDR Blog markalı R828D RTL2832U 1PPM TCXO SMA V4 dongle
- 1 adet 60 cm RG174 kablolu dipol anten tabanı
- 2 adet 23 cm – 1 m arasında uzayabilen teleskopik anten
- 2 adet 5 cm – 13 cm arasında uzayabilen teleskopik anten
- 1 adet 3 metrelik RG174 uzatma kablosu
- 1 adet esnek tripod ayak
- 1 adet vakumlu cam/duvar montaj aparatı
RTL-SDR Nedir?
RTL-SDR, yaklaşık 30 dolarlık çok ucuz bir USB alıcısıdır ve bilgisayar tabanlı bir radyo tarayıcısı olarak kullanılabilir. Bulunduğunuz bölgedeki canlı radyo sinyallerini almanızı sağlar (internet bağlantısı gerekmez). Kullanılan modele bağlı olarak 500 kHz ile 1.75 GHz arasında frekansları alabilir. RTL-SDR için geliştirilen yazılımların çoğu, topluluk tarafından geliştirilmekte ve ücretsiz olarak sunulmaktadır. Dikkat edilmesi gereken bir diğer nokta ise, RTL-SDR cihazlarının yayın (transmit) yapamamasıdır, yalnızca alıcıdır.
RTL-SDR'nin kökeni, RTL2832U yongası temel alınarak seri üretimi yapılan DVB-T TV tuner dongle’lara dayanmaktadır. Antti Palosaari, Eric Fry ve özellikle Steve Markgraf’ın yer aldığı Osmocom topluluğunun ortak çalışmalarıyla, RTL2832U yongasındaki ham I/Q verilerine doğrudan erişilebildiği keşfedilmiştir. Bu sayede DVB-T TV tuner, Steve Markgraf tarafından geliştirilen özel bir sürücü yazılımı sayesinde geniş bantlı bir yazılım tanımlı radyo (SDR) cihazına dönüştürülmüştür. Eğer siz de RTL-SDR projesinden faydalandıysanız, bu sürücüleri geliştiren ve RTL-SDR'yi hayata geçiren Osmocom'a Open Collective üzerinden bağış yapmayı düşünebilirsiniz.
Keşfedilmesinden bu yana geçen yıllarda RTL-SDR son derece popüler hale gelmiş ve radyo frekans spektrumuna erişimi demokratikleştirmiştir. Artık sınırlı bütçeye sahip hobi meraklıları bile radyo spektrumuna erişebilmektedir. Bu tür bir SDR kabiliyeti, sadece birkaç yıl önce yüzlerce hatta binlerce dolara mal oluyordu. RTL-SDR, bazen RTL2832U, DVB-T SDR, DVB-T dongle, RTL dongle veya "ucuz yazılım tanımlı radyo" olarak da adlandırılır.
Günümüzde RTL-SDR'den daha gelişmiş birçok yazılım tanımlı radyo (SDR) bulunmaktadır, ancak bunlar daha yüksek maliyetlidir. Şu anda, yalnızca alıcı (RX only) olarak en iyi düşük maliyetli SDR'lerin Airspy (169$) ve SDRPlay (99$) olduğunu düşünüyoruz. Ayrıca hem alım hem de gönderim (TX/RX) yapabilen HackRF (300$) adlı bir cihaz da mevcuttur.
Yazılım Tanımlı Radyo (SDR) nedir?
Modülatör, demodülatör ve tuner (alıcı ayarlayıcı) gibi radyo bileşenleri geleneksel olarak analog donanım bileşenleriyle gerçekleştirilirdi. Ancak modern hesaplama gücünün ve analogdan dijitale dönüştürücülerin (ADC) gelişmesiyle, bu donanım tabanlı bileşenlerin çoğu artık yazılım aracılığıyla uygulanabilir hale gelmiştir. Bu nedenle yazılım tanımlı radyo (Software Defined Radio) terimi ortaya çıkmıştır.
Bu yaklaşım, sinyallerin işlenmesini kolaylaştırır ve böylece düşük maliyetli, geniş bantlı tarayıcı radyoların üretilmesini mümkün kılar.
RTL-SDR ile Yapılabilecek Radyo Tarayıcı Uygulamaları Nelerdir?
RTL-SDR, geniş bantlı bir radyo tarayıcı olarak kullanılabilir. Uygulama alanları şunları içerir:
- Telsiz konuşmalarını dinleme
- Acil sağlık hizmetleri (EMS), ambulans ve itfaiye iletişimlerini dinleme
- Hava trafik kontrolü konuşmalarını dinleme
- ADS-B kod çözme ile radar benzeri uçak pozisyon takibi
- Uçak ACARS kısa mesajlarını çözümleme
- Trunking (gövde tipi) radyo görüşmelerini tarama
- Şifrelenmemiş dijital ses iletilerini çözme (P25, DMR, D-STAR gibi)
- AIS kod çözme ile deniz taşıtlarının konumunu radar gibi izleme
- POCSAG/FLEX çağrı cihazı trafiğini çözümleme
- Kablosuz ev telefonları ve bebek telsizlerini tarama
- Meteoroloji kurumları tarafından gönderilen hava balonu verilerini izleme
- Kendi gönderdiğiniz yüksek irtifa balonunun takibi ve veri alımı
- Kablosuz sıcaklık sensörleri ve kablosuz enerji sayaçlarından veri alma
- VHF amatör radyo yayınlarını dinleme
- Amatör telsiz APRS paketlerini çözümleme
- Analog yayın yapan televizyonları izleme
- GSM sinyallerini dinleme/sniffing
- Android cihazda taşınabilir radyo tarayıcı olarak kullanma
- GPS sinyallerini alma ve çözme
- Spektrum analizörü olarak kullanma
- NOAA hava uydusu görüntülerini alma
- Uyduları ve Uluslararası Uzay İstasyonu’nu (ISS) dinleme
- Radyo astronomisi ve galaktik hidrojen çizgisi ölçümleri
- Meteor scatter (meteor yansımaları) gözlemi
- FM radyo dinleme ve RDS bilgilerini çözümleme
- DAB dijital yayınları dinleme
- HD-Radio (NRSC5) yayınlarını dinleme ve çözümleme
- Geleneksel donanım radyolarınız için panadapter olarak kullanma
- Taksi araç terminallerinden gelen verileri çözümleme
- Yüksek kaliteli rastgele sayı üretimi için entropi kaynağı olarak kullanma
- Gürültü katsayısı (noise figure) ölçümü için kullanma
- Bilinmeyen protokollerin tersine mühendisliği
- Bir sinyalin kaynağını üçgenleme yöntemiyle tespit etme
- RF parazit kaynaklarını arama
- RF filtre karakterizasyonu ve anten SWR ölçümü
- Inmarsat STD-C EGC jeosenkron uydularından veri çözümleme
- ISS (Uluslararası Uzay İstasyonu) dinleme
- Sabit konumlu (geostationary) hava uydularından görüntü alma
Ayrıca, HF (yüksek frekans) sinyallerini almak için bir upconverter veya RTL-SDR V3/V4 dongle kullanıldığında uygulama alanları daha da genişler:
- Amatör telsizcileri SSB (LSB/USB modülasyon) ile dinleme
- CW, PSK, RTTY, SSTV gibi dijital amatör telsiz haberleşmelerini çözümleme
- HF üzerinden hava durumu fakslarını alma (weatherfax)
- DRM (Digital Radio Mondiale) kısa dalga yayınlarını alma
- Uluslararası kısa dalga radyolarını dinleme
- Ufuk ötesi (OTH) radar ve HAARP gibi RADAR sinyallerini izleme
RTL-SDR frekans aralığı nedir?
Bu, dongle'da kullanılan tuner (alıcı) çeşidine ve uygulama şekline bağlıdır. Bazı dongle’lar —örneğin RTL-SDR Blog V3 ve V4 modelleri— 24 MHz altındaki frekansların alınmasını mümkün kılan donanımsal geliştirmelere sahiptir.
| Tuner | Frekans Aralığı |
|---|---|
| Elonics E4000 | 52 – 2200 MHz (1100 MHz ile 1250 MHz arasında değişen bir boşluk bulunur) |
| Rafael Micro R820T/2/R860 | 24 – 1766 MHz (Deneysel sürücülerle ~13 - 1864 MHz'e kadar genişletilebilir) |
| Rafael Micro R828D | RTL-SDR Blog V4 Modeli: 24 - 1766 MHz. Diğer modellerde ~1 GHz civarında kesme olabilir. |
| Fitipower FC0013 | 22 – 1100 MHz |
| Fitipower FC0012 | 22 – 948.6 MHz |
| FCI FC2580 | 146 – 308 MHz ve 438 – 924 MHz (arada boşluk bulunur) |
Tablodan da görüldüğü gibi, Elonics E4000 ve Rafael Micro R820T/2/R860 ile R828D dongle'ları en geniş frekans aralığına sahiptir.
RTL-SDR'nin Örnekleme Hızı Nedir?
Maksimum örnekleme hızı 3,2 MS/s (mega örnek/saniye) olsa da, bu hızda RTL-SDR kararsız çalışabilir ve örnek kayıpları yaşanabilir. Örnek kaybı olmadan çalışabilen maksimum hız genellikle 2,56 MS/s'dir. Bununla birlikte, bazı kullanıcılar USB 3.0 bağlantı noktalarında 2,8 MS/s ve hatta 3,2 MS/s hızlarını sorunsuz kullanabildiklerini belirtmiştir.
Örnek kayıpları, yalnızca spektrumu görselleştiriyorsanız sorun oluşturmaz. Ancak, sinyalleri demodüle etmek veya kod çözme yapmak istiyorsanız sorunlara yol açabilir.
RTL-SDR'nin ADC Çözünürlüğü Nedir?
The native resolution is 8 bits, but the Effective Number of Bits (ENOB) is estimated at ~7. Decimation in software may raise this value.
RTL-SDR Giriş Empedansı Nedir?
Bu dongle'lar televizyon kullanımı için tasarlandığından, çoğu yaklaşık 75 Ohm giriş empedansına sahiptir, ancak tüm frekans aralığı boyunca tam olarak 75 Ohm olması pek olası değildir.
75 Ohm girişte 50 Ohm kablo kullanıldığında uyumsuzluk kaybının 0.177 dB'den az olacağını ve bu kaybın çok minimal düzeyde kalacağını unutmayın.
R820T için 75 Ohm empedans değeri, buradan indirilebilir veri sayfasında doğrulanabilir.
Ancak SMA konnektörlü yeni nesil dongle'lar 50 Ohm empedansa sahiptir.
Minimum Bilgisayar Gereksinimleri Nelerdir?
Genel olarak, çoğu GUI tabanlı yazılım tanımlı radyo (SDR) uygulaması için en az bir çift çekirdekli işlemci gereklidir. Komut satırı araçları ve ADS-B çözücüler gibi uygulamalar daha düşük donanımlarla çalışabilir. Raspberry Pi 3 gibi tek kartlı bilgisayarlar ve Android mobil cihazlar da birçok uygulamayı çalıştırabilir.
