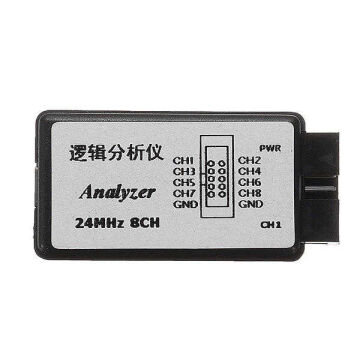

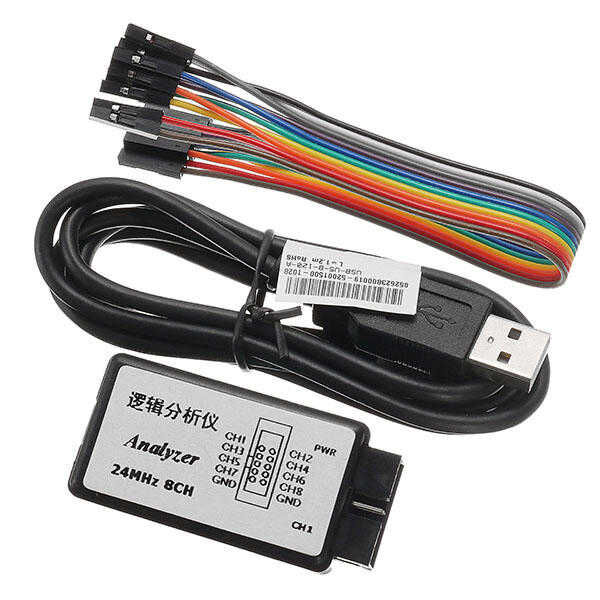

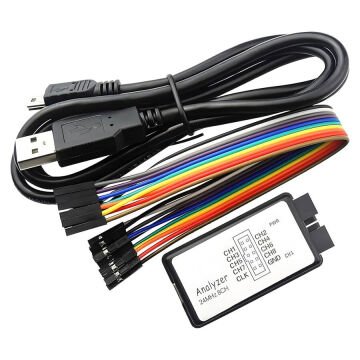

Saleae USB Lojik Analizör 24MHz 8 Kanal
Saleae USB Lojik Analizör 24MHz 8 Kanal
Saleae USB Lojik Analizör 24MHz 8 Kanal, mikrodenetleyici ve gömülü sistem projelerinde dijital sinyalleri hızlıca yakalayıp analiz etmenizi sağlayan kompakt ve kullanışlı bir test cihazıdır. USB üzerinden bilgisayara bağlanarak çalışır ve verileri USB 2.0 üzerinden PC’ye aktarır. Bu sayede tetikleme, kayıt ve analiz işlemleri bilgisayar kaynaklarıyla gerçekleştirilir.
24MHz’e kadar örnekleme frekansı ve 8 kanal desteği ile UART (RX/TX), I2C ve SPI gibi haberleşme hatlarını aynı anda izleyebilir, iki nokta arasındaki 0-1 dijital seviyeleri net şekilde görüntüleyebilirsiniz. Özellikle Arduino, PIC, BASIC Stamp ve benzeri sistemlerde hata ayıklama (debug) ve protokol çözümleme için pratik bir çözümdür.
Cihaz harici adaptör gerektirmez; gücünü USB’den alır. Ancak USB hub kullanılıyorsa, kararlı çalışma için harici güç beslemeli (self-powered) hub önerilir. Otomatik kalibrasyon özelliği sayesinde sistem performansına göre örnekleme hızını ayarlayarak doğru ve güvenilir zamanlama elde edilmesine yardımcı olur.
Öne Çıkan Özellikler
- 24MHz’e kadar örnekleme frekansı
- 8 kanal dijital giriş ile çoklu sinyal izleme
- USB 2.0 üzerinden yüksek hızlı veri aktarımı
- Farklı tetikleme türleri: Yükselen, Düşen, Yüksek, Düşük
- PC belleğini kullanarak yüksek örnek derinliği ile kayıt (milyonlarca örnek)
- USB üzerinden besleme (harici güç gerektirmez)
- Arduino ve birçok mikrodenetleyici ile uyumlu kullanım
- Saleae Lojik yazılımları ile uyumluluk
Desteklenen Protokoller
- CAN
- DMX-512
- I2C
- I2S/PCM
- Manchester
- 1-Wire
- Async Serial (UART)
- Simple Parallel
- SPI
- UNI/O
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | USB Lojik Analizör |
| Kanal Sayısı | 8 Kanal |
| Maksimum Örnekleme Frekansı | 24 MHz (24 MSa/s) |
| Besleme / Güç | USB üzerinden (Harici adaptör gerekmez) |
| Maksimum Çalışma Gerilimi | 5.25 V DC |
| Tetikleme Türleri | Yükselen, Düşen, Yüksek, Düşük |
| Arayüz | USB 2.0 |
| Yazılım Uyumluluğu | Saleae Logic yazılımları ile uyumlu |
Kullanım Alanları
- Arduino / Raspberry Pi / mikrodenetleyici projelerinde debug
- UART (RX/TX) seri haberleşme analizleri
- I2C sensör ve modül haberleşme hatalarının tespiti
- SPI (MISO/MOSI/SCK/CS) veri akışı izleme
- Gömülü sistemlerde protokol çözümleme ve sinyal doğrulama
- Dijital seviyeleri (0/1) izleyerek zamanlama analizi
Not: USB hub üzerinden kullanım yapılacaksa, veri aktarımı ve stabil çalışma için harici güç beslemeli hub tercih edilmesi önerilir. Ölçüm yapılacak devrede sinyal seviyesinin 5.25V DC’yi aşmaması gerekir.
