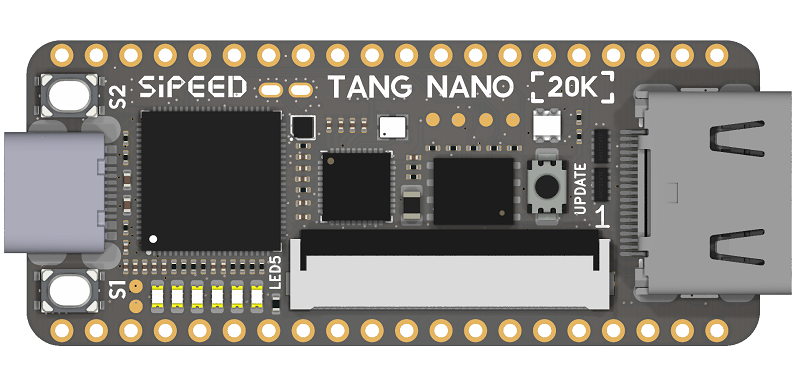

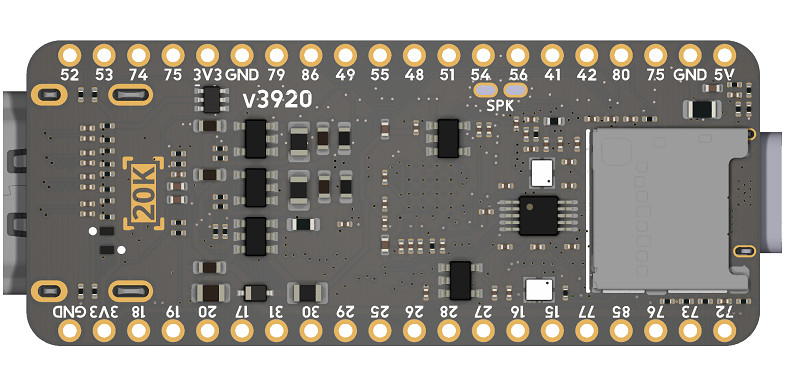

Sipeed Tang Nano 20K FPGA Geliştirme Kartı
Tang Nano 20K FPGA Kartı
GOWIN GW2AR-LV18
Tang Nano 20K, Gowin GW2AR-LV18QN88C8/I7 FPGA çipini temel alan kompakt bir FPGA geliştirme kartıdır. FPGA üzerinde 20.736 LUT4 mantık birimi, 15.552 Flip-Flop, 2 PLL ve 18 x 18 bit çarpmayı destekleyen çok sayıda DSP birimi bulunur. Kart üzerindeki BL616 çipi, bitstream dosyasının FPGA'ya yüklenmesini sağlar ve aynı zamanda FPGA ile bilgisayar arasında UART üzerinden haberleşme için USB-seri dönüştürücü olarak görev yapar. 27 MHz kristal HDMI ekran için saat sinyalini üretirken, kart üzerindeki MS5351 saat üreteci FPGA'ya ek saat kaynakları sağlar. HDMI arayüzü, 40 pinli RGB LCD konnektörü, 64 Mbit SDRAM, 64 Mbit Flash, microSD kart yuvası ve MAX98357A ses amplifikatörü ile Tang Nano 20K; HDMI, ses, ekran ve softcore işlemci projeleri için kapsamlı bir platform sunar.
Kutu İçeriği
- Tang Nano 20K
- Type C Cable
- Pin Header (2 adet, lehimlenmemiş)
Teknik Özellikler
Tang Nano 20K'nın ayrıntılı teknik özellikleri.
| Item | Value |
|---|---|
| FPGA Chip | GW2AR-LV18QN88C8/I7 |
| Logic units (LUT4) | 20736 |
| Registers (FF) | 15552 |
| ShadowSRAM SSRAM (bits) | 41472 |
| Block SRAM BSRAM (bits) | 828K |
| Number of B-SRAM | 46 |
| 32bits SDR SDRAM (bits) | 64M |
| 18 x 18 Multiplier | 48 |
| High performance DSP | Support 9x9, 18x18, 36x36 bits multiplier and 54 bits accumulator |
| Number of PLL | 2 |
| I/O Bank | 8 |
| Clock | 27MHz crystal oscillator MS5351 clock generator: provides extra 3 clocks for FPGA |
| Flash | 64M-bit (QSPI Flash, to save bitstream) |
| Display interface | HDMI interface, 40Pins RGB LCD connector (MIPI DPI FPC connector) |
| Debugger | Onboard BL616: JTAG for FPGA, USB to UART, USB to SPI for FPGA communication, controls MS5351 (480Mbps high-speed USB to UART, I2C, SPI and JTAG) |
| IO | • support 4mA, 8mA, 16mA, 24mA other driving capabilities • Provides independent Bus Keeper, pull-up/pull-down resistors, and Open Drain output options for each I/O |
| Connector | TF (microSD) card slot, 2x20P 2.54mm DIP pin headers with 34 free IOs |
| Button | 2 user buttons |
| LED | Onboard 6 LEDs (low voltage level enable) + 1 WS2812 RGB LED |
| Audio | MAX98357A PCM amplifier, for audio driving (speaker output) |
| Power supply | Via USB-C: 5V±10% 0.5A |
| Operating temperature | 0℃ ~ 65℃ |
| Size | 22.55mm x 54.04mm |

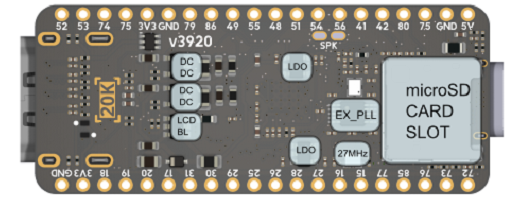

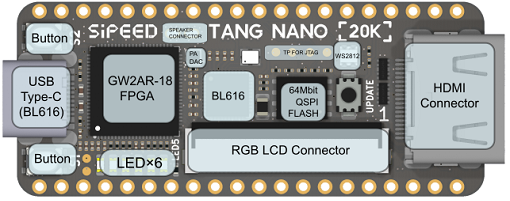

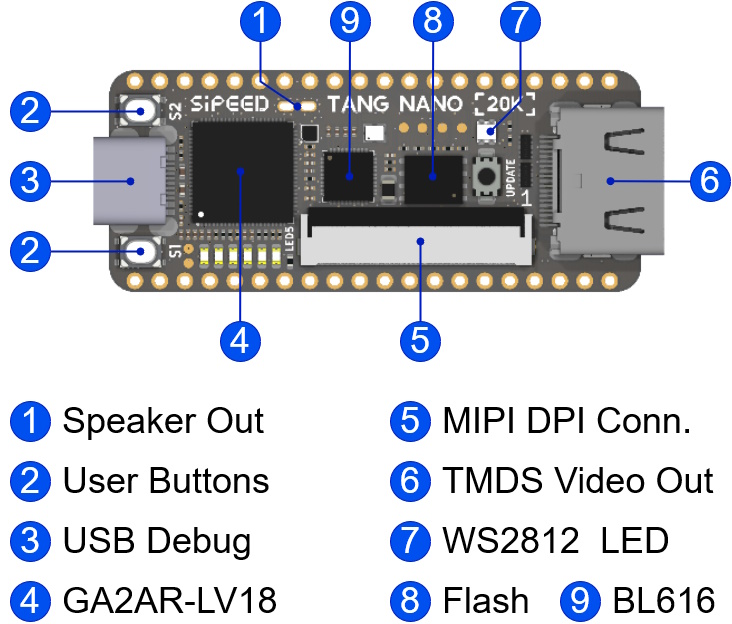

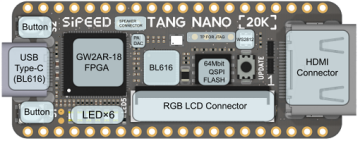

On-board Fonksiyon blokları

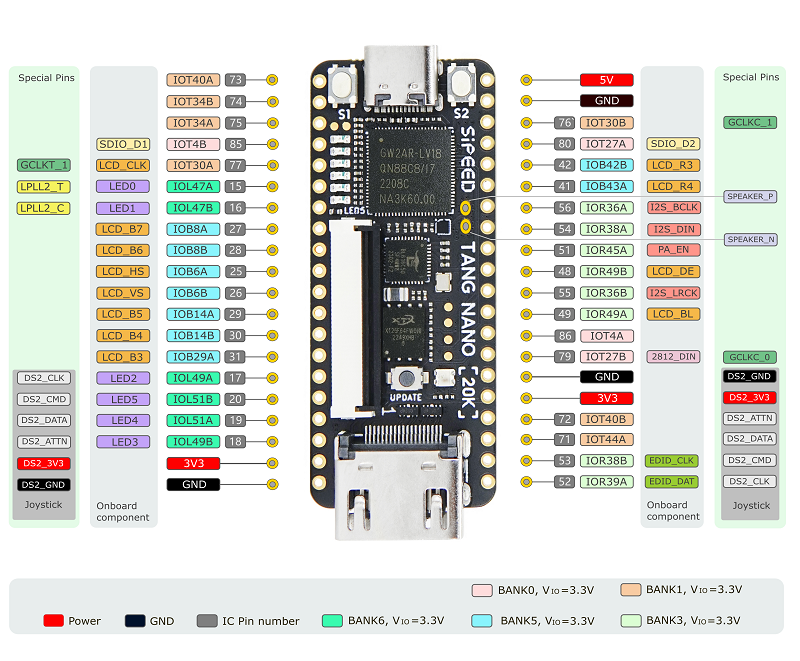

Pin Haritası
Dikkat Edilmesi Gereken Noktalar:
- Sorun Giderme: Herhangi bir sorunla karşılaşmanız durumunda öncelikle Tang Questions sayfasını inceleyiniz. Kart üzerindeki debugger bilgisayar tarafından tanınmazsa kartı USB hub yerine doğrudan bilgisayara bağlayın, daha kaliteli bir USB kablosu deneyin ve gerekirse debugger yazılımını en son sürüme güncelleyin.
- Bitstream Kaydı: Tang Nano 20K, yazılımı (firmware) harici Flash bellekte saklar; tasarımınızın kalıcı olması için bitstream dosyasını Flash belleğe yüklemeniz gerekir.

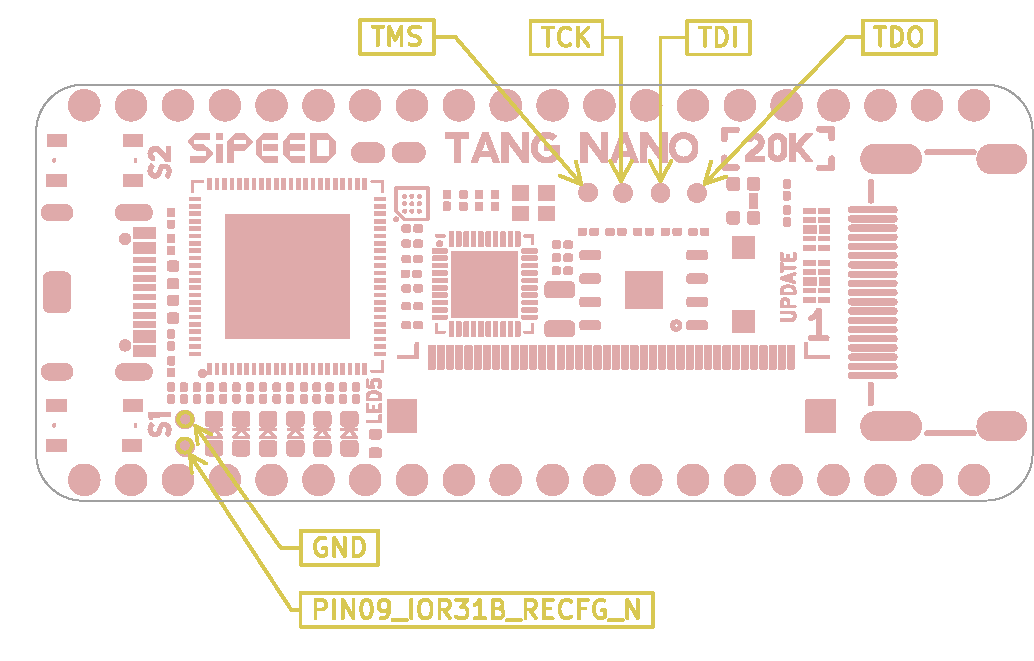

- FPGA JTAG Test Noktaları: Kart üzerinde FPGA yazılımı yüklemek için dahili JTAG bulunur. Kart üzerindeki JTAG test noktaları yalnızca kendi debugger'ını kullanmak isteyen kullanıcılar içindir.
- Statik Elektrik Önlemleri: PCBA'ya (baskılı devre kartına) dokunmadan veya kart üzerinde işlem yapmadan önce, statik elektriğinizi mutlaka boşaltın. Bu, kartın statik elektrik nedeniyle zarar görmesini önlemek için önemlidir.
- GPIO Gerilim Uyumluluğu: GPIO pinlerinin çalışma geriliminin, şemada belirtilen nominal değeri aşmadığından emin olun. Belirtilen gerilim sınırlarının aşılması, PCBA'nın kalıcı olarak hasar görmesine neden olabilir.
- FPC Kablo Bağlantısı: FPC esnek kablolarını bağlarken kablonun konektör yuvasına tamamen ve düzgün şekilde yerleştirildiğinden, herhangi bir kayma oluşmadığından emin olun. Kablonun 1 numaralı pini, konektörün 1 numaralı pinine karşılık gelmelidir.
- Kamera Takıp Çıkarma: Kamerayı takmadan veya çıkarmadan önce kartın enerjisini tamamen kesin.
- Kısa Devrelerden Kaçının: Kart çalışırken sıvıların veya metal cisimlerin PCBA üzerindeki komponent pedleriyle temas etmesini önleyin. Bu tür temaslar kısa devreye ve kartın zarar görmesine neden olabilir.
