Sipeed Tang Primer 20K Dock FPGA Geliştirme Kiti
5.372,04 TL
Tang Primer 20K Dock Kit
GOWIN GW2A-LV18

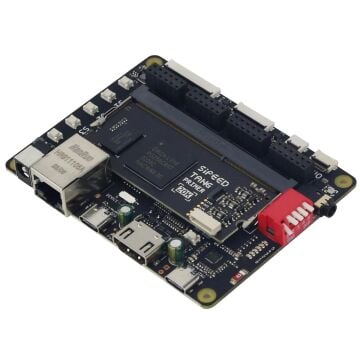

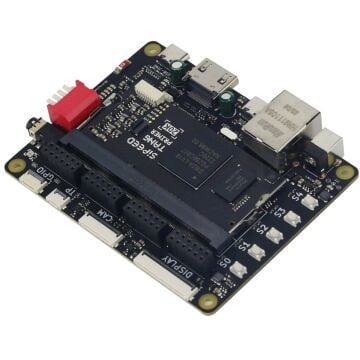

Tang Primer 20K Dock Kit, Gowin GW2A-LV18PG256C8/I7 FPGA çipini temel alan, DDR3 SODIMM formunda bir çekirdek kart (core board) ile bu kartın tüm özelliklerini kullanıma açan Dock genişletme kartından (Dock ext-board) oluşan bir FPGA geliştirme kitidir. Çekirdek kart üzerinde 20.736 LUT4 mantık birimi, 15.552 Flip-Flop, 4 PLL, 128M DDR3 bellek ve 32 Mbit NOR Flash bulunur. Dock genişletme kartı ise HDMI, Ethernet (RTL8201F), RGB565 LCD, DVP kamera, mikrofon dizisi ve dokunmatik panel arayüzleri, 4 adet PMOD konnektörü, 3,5 mm kulaklık çıkışı, USB-JTAG & UART (BL702) ve kullanıcı tanımlı USB (USB3317) portu ile zengin bir geliştirme ortamı sunar.

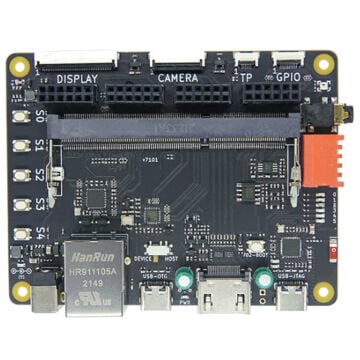

DOCK External Board özellikleri
Tang Primer 20K Core kartı, Dock genişletme kartı (ext-board) ile birlikte gelmektedir. Aşağıdaki tabloda geliştirme kartının özelliklerini inceleyebilirsiniz.
| Item | Dock |
|---|---|
| RGB Interface | 1 (RGB565 40P FPC Connector) |
| DVP Interface | 1 (24P FPC Connector) |
| Mic array Interface | 1 (10P FPC Connector) |
| Touch Interface | 1 (6P FPC Connector) |
| PMOD Interface | 4 |
| 3.5mm headphone Jack | 1 (LPA4809MSF driver) |
| DIP switch | 1 (5P DIP switch) |
| Slide switch | 1 (Switch USB function) |
| Type-C USB-JTAG&UART | 1 (Onboard BL702 used to download bitstream file and provide serial communication) |
| Type-C User-defined USB | 1 (USB3317 with Slide switch to change USB Interface function) |
| Wireless antenna | 1 (BL702 wireless function) |
| Key | 6 (One used for burning BL702, five for Users) |
| LED | 6 |
| HDMI Interface | 1 |
| Ethernet Interface | 1 (RTL8201F) |
| RGB LED | 1 (WS2812) |

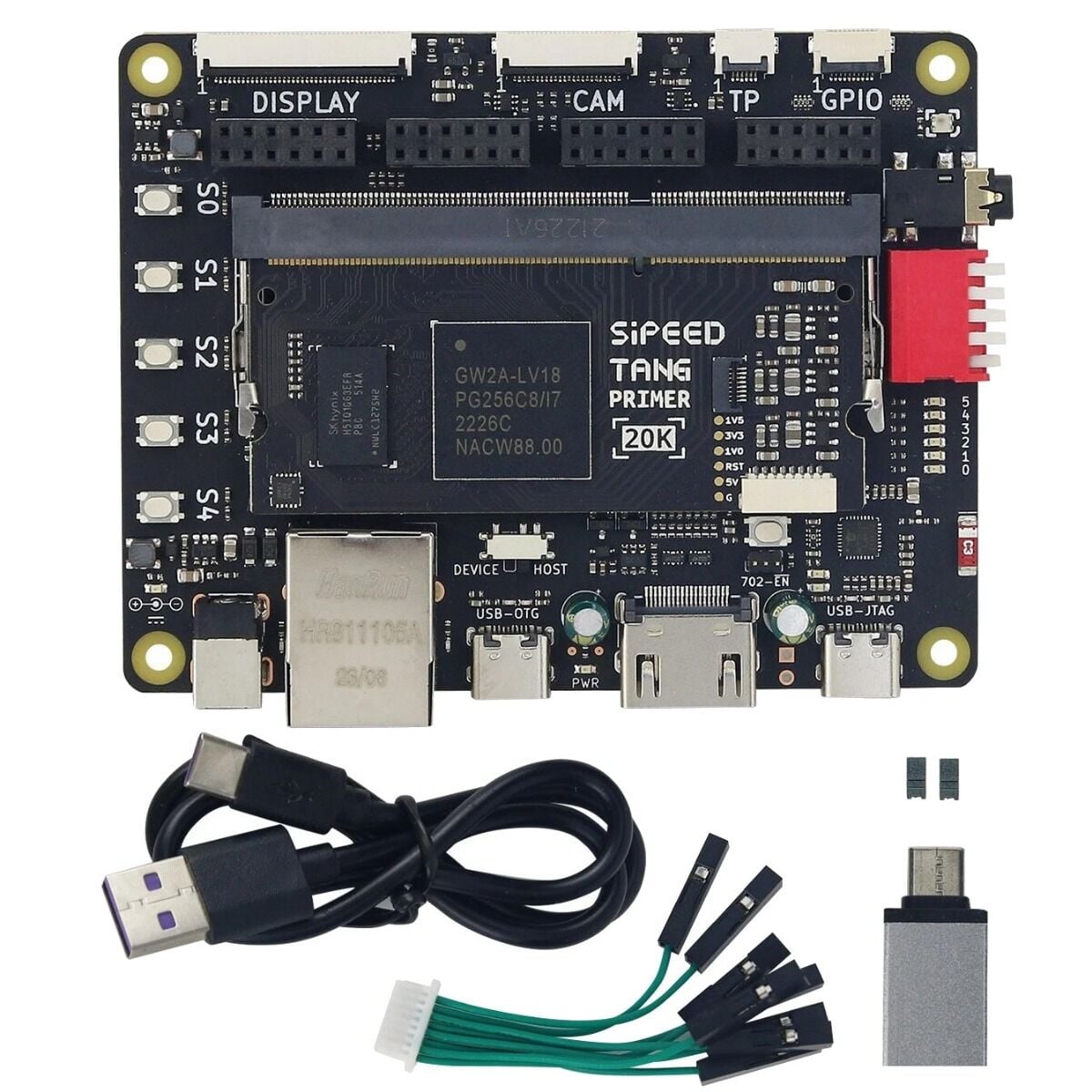

Kutu İçeriği
- Tang Primer 20K Core Board
- Tang Primer 20K Dock Ext-Board (Dock genişletme kartı)
- USB Type-A to Type-C Cable
- 8-Pin Ribbon Jumper Wire
- USB Type-A to Type-C Adapter
- 2 x 2.54mm Jumper
Teknik Özellikler
Tang Primer 20K çekirdek kartının ayrıntılı teknik özellikleri.
| Item | Value |
|---|---|
| FPGA Chip | GW2A-LV18PG256C8/I7 |
| Logic units (LUT4) | 20736 |
| Registers (FF) | 15552 |
| ShadowSRAM SSRAM (bits) | 41472 |
| Block SRAM BSRAM (bits) | 828K |
| Number of B-SRAM | 46 |
| 18 x 18 Multiplier | 48 |
| High performance DSP | Support 9x9, 18x18, 36x36 bits multiplier and 54 bits accumulator |
| Number of PLL | 4 |
| I/O Bank | 8 |
| Memory | 128M DDR3 (1Gbit DDR3 SDRAM) |
| Flash | 32Mbits NOR Flash |
| Debugger | JTAG + UART, JST SH1.0 8Pins connector / golden finger |
| SD card slot | 1 (push-pull type, microSD) |
| Display | 8Pins SPI LCD connector |
| IO | • support 4mA, 8mA, 16mA, 24mA other driving capabilities • Provides independent Bus Keeper, pull-up/pull-down resistors, and Open Drain output options for each I/O |
| Package | 204P DDR3 SODIMM |
| Available IO | 117 |
| Core voltage | 1.0V |
| Power supply | Via SH1.0 connector / golden finger: 5V±10% 0.5A |
| Operating temperature | -10℃ ~ 65℃ |
| Size (core board) | 67.60mm x 30.00mm |
Dikkat Edilmesi Gereken Noktalar:
- Sorun Giderme: Herhangi bir sorunla karşılaşmanız durumunda öncelikle Tang Questions sayfasını inceleyiniz.
- Dock Kartında Çekirdek Kartın Etkinleştirilmesi: Debugger ile çipe erişmeden önce çekirdek kartın etkinleştirilmesi gerekir. Bunun için DIP anahtarındaki 1 numaralı anahtarı aşağı konuma getirin. Aksi halde LED0 ve LED1 yanar ve çekirdek kart çalışmaz.
- IO Bank Gerilimi: Çekirdek kart üzerindeki bank 0, bank 1 ve bank 7'nin varsayılan bank gerilimi 3.3V'tur. Giriş IO bank gerilimini özelleştirmek isterseniz R5 ve R9 dirençlerini sökmeniz gerekir (konumları için Bit map dokümanına bakınız).
- Flash Yazdıktan Sonra Erişim Sorunu: Yanlış Dual-Purpose pin etkinleştirildiğinde debugger FPGA'nın JTAG'ını tarayamayabilir. Dock kartında bu durum, programlama sırasında ilerleme çubuğu göründüğünde DIP anahtarındaki 1 numaralı anahtarı yukarı-aşağı yaparak çözülebilir.
- Statik Elektrik Önlemleri: PCBA'ya (baskılı devre kartına) dokunmadan veya kart üzerinde işlem yapmadan önce, statik elektriğinizi mutlaka boşaltın. Bu, kartın statik elektrik nedeniyle zarar görmesini önlemek için önemlidir.
- GPIO Gerilim Uyumluluğu: GPIO pinlerinin çalışma geriliminin, şemada belirtilen nominal değeri aşmadığından emin olun. Belirtilen gerilim sınırlarının aşılması, PCBA'nın kalıcı olarak hasar görmesine neden olabilir.
- FPC Kablo Bağlantısı: FPC esnek kablolarını bağlarken kablonun konektör yuvasına tamamen ve düzgün şekilde yerleştirildiğinden, herhangi bir kayma oluşmadığından emin olun.
- Kamera Takıp Çıkarma: Kamerayı takmadan veya çıkarmadan önce kartın enerjisini tamamen kesin.
- Kısa Devrelerden Kaçının: Kart çalışırken sıvıların veya metal cisimlerin PCBA üzerindeki komponent pedleriyle temas etmesini önleyin. Bu tür temaslar kısa devreye ve kartın zarar görmesine neden olabilir.
