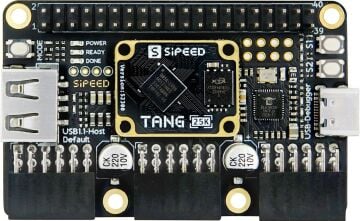

Sipeed Tang Primer 25K FPGA Geliştirme Kiti
Tang Primer 25K FPGA Kiti
GOWIN GW5A-LV25
Tang Primer 25K, Gowin GW5A-LV25MG121C1/I0 FPGA çipini temel alan, yalnızca 23 x 18 mm boyutlarında son derece küçük bir çekirdek karttır (core board). Kitte, MIPI yüksek hızlı pinleri hariç tüm pinleri dışarı açan 25K Dock taban kartı da bulunur. Çekirdek kart üzerinde 23.040 LUT4 mantık birimi, 23.040 register (FF), 1008K Block SRAM, 6 PLL ve 64 Mbit NOR Flash yer alır. Çok küçük boyutu sayesinde hacim kısıtlı her türlü uygulamada kullanılabilir. Dock taban kartına USB oyun kolu bağlanabilir, 40 pinli SDRAM modülü takılabilir ve 3 adet PMOD arayüzü üzerinden HDMI ekran ve PS2 oyun kolu bağlanarak tipik bir RetroGame konsolu yapılandırması oluşturulabilir. Ayrıca Sipeed'in PMOD modül serisiyle birlikte FPGA üniversite eğitiminde kullanılabilir.
Kutu İçeriği
- Tang Primer 25K Core Board
- Tang Primer 25K Dock Base Board
- USB Type-A to Type-C Cable
Teknik Özellikler
Tang Primer 25K çekirdek kartının ve Dock taban kartının ayrıntılı teknik özellikleri.
| Item | Value |
|---|---|
| FPGA Chip | GW5A-LV25MG121C1/I0 |
| Logic units (LUT4) | 23040 |
| Registers (FF) | 23040 |
| ShadowSRAM SSRAM (bits) | Version A: 0K Version B: 180K |
| Block SRAM BSRAM (bits) | 1008K |
| Number of B-SRAM | 56 |
| 18 x 18 Multiplier | 28 |
| Number of PLL | 6 |
| I/O Bank | 8 |
| Device Version | A |
| Flash | 64Mbits NOR Flash |
| Overall packaging | 2x60P BTB core board |
| General IO | 75 |
| MIPI IO | 4lane Data |
| Debugger (Dock) | Onboard high-speed debugger, supports JTAG+UART, uses USB-C port for programming |
| USB-A (Dock) | One, can be used as a USB1.1 Host to connect game controllers and other HID devices |
| IO Pin (Dock) | One 2x20Pin 2.54 pin header, supports SDRAM module |
| PMOD (Dock) | 3 |
| Button (Dock) | 2 |
| Size | Core board: 23mm x 18mm Dock base board: 64mm x 40mm |
Dikkat Edilmesi Gereken Noktalar:
- Sorun Giderme: Herhangi bir sorunla karşılaşmanız durumunda öncelikle Tang Questions sayfasını inceleyiniz. Kart üzerindeki debugger bilgisayar tarafından tanınmazsa kartı USB hub yerine doğrudan bilgisayara bağlayın, daha kaliteli bir USB kablosu deneyin ve gerekirse debugger yazılımını en son sürüme güncelleyin.
- IDE Sürümü: Tang Primer 25K için Gowin IDE V1.9.9Beta-4 veya daha yeni bir sürüm kullanılması gerekir.
- Doğru Model Seçimi: Programlama sonrasında tepki alınamıyorsa veya pinler beklenen şekilde çalışmıyorsa, IDE'de doğru FPGA modelinin (GW5A-LV25MG121) seçildiğinden emin olun.
