Stok Kodu : 74ALS245-2I4

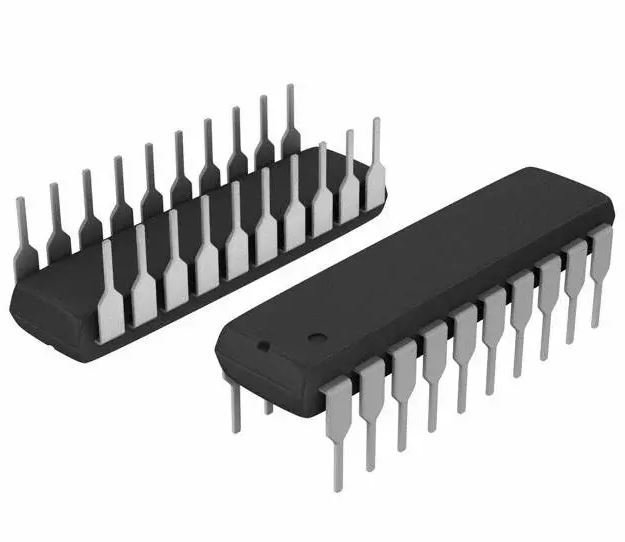

SN74ALS245AN 8 Bit Çift Yönlü Bus Transceiver Entegresi Dip-20
18,11 TL
Kategori
Fiyat
0,30 USD + KDV
SN74ALS245AN 8 Bit Çift Yönlü Bus Transceiver Entegresi – DIP-20
SN74ALS245AN, Texas Instruments üretimi, 3-state çıkışlı 8 bitlik (octal) çift yönlü bus transceiver entegresidir. İki veri yolu arasında asenkron, iki yönlü haberleşme için tasarlanmıştır; DIR girişi veri akışının A→B veya B→A yönünü belirler.
OE (output enable) girişi ile cihaz devre dışı bırakılarak veri yolları birbirinden etkin şekilde izole edilebilir. 3-state çıkışları veri yollarını doğrudan sürebilir.
Öne Çıkan Özellikler
- 8 bit çift yönlü bus transceiver
- 3-state çıkışlar, veri yolunu doğrudan sürebilir
- DIR ile yön, OE ile çıkış kontrolü
- ALS (Advanced Low-Power Schottky) TTL lojik ailesi
- IOH -15 mA / IOL 24 mA çıkış akımı
- 4.5V – 5.5V çalışma voltajı
- DIP-20 (PDIP) THT paket
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | SN74ALS245AN |
| Üretici | Texas Instruments |
| Fonksiyon | Octal Bus Transceiver, 3-State |
| Bit Sayısı | 8 |
| Kontrol Girişleri | DIR (yön), OE (output enable) |
| Lojik Ailesi | ALS (Advanced Low-Power Schottky) TTL |
| Çalışma Voltajı (VCC) | 4.5V – 5.5V |
| Çıkış Akımı (IOH / IOL) | -15 mA / 24 mA |
| Yayılım Gecikmesi (A↔B) | Maks. 10 ns |
| Çalışma Sıcaklığı | 0°C ~ +70°C |
| Paket Tipi | DIP-20 (PDIP) |
Kullanım Alanları
- Çift yönlü veri yolu (bus) arayüzleri
- Mikroişlemci veri yolu tamponlama
- Bellek ve çevre birimi bağlantıları
- Veri yolu izolasyonu
- Eski TTL sistemlerde onarım ve yedek parça
- Dijital elektronik eğitim projeleri
Not: Kullanılmayan girişler VCC veya GND'ye bağlanmalıdır. Teknik değerler TI SN74ALS245A datasheet'ine göredir.
