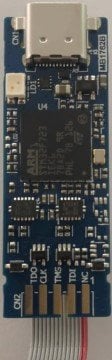

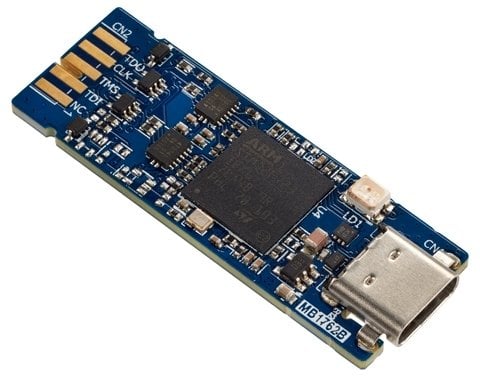

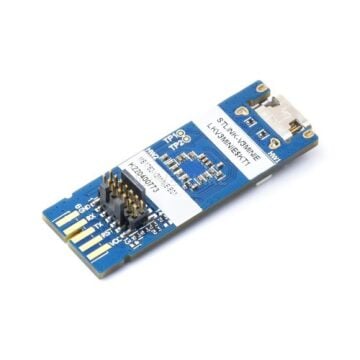

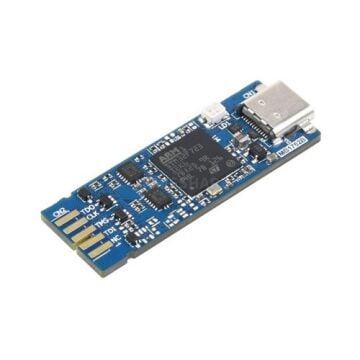

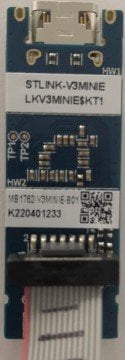

ST-LINK V3 MiniE Compact STM32 - Debugger, Programmer
ST-LINK V3 MiniE
STLINK-V3MINIE, STM32 mikrodenetleyiciler için bağımsız (stand-alone) çalışan kompakt bir hata ayıklama ve programlama probudur. JTAG/SWD arayüzleri, uygulama kartı üzerinde bulunan herhangi bir STM32 mikrodenetleyici ile iletişim kurmak için kullanılır.
STLINK-V3MINIE ayrıca, ana bilgisayarın hedef mikrodenetleyici ile bir UART üzerinden haberleşmesini sağlayan bir Virtual COM port arayüzü sunar. STLINK-V3MINIE; STDC14 arayüzü, beraberindeki düz kablosu ve karttan karta (BTB - Board-to-Board) edge konnektör için üzerindeki pad bağlantıları ile taşınabilir, kullanımı kolay bir hata ayıklama ve programlama çözümüdür.
Tüm Özellikler
- STM32 mikrodenetleyiciler için 15 mm × 42 mm boyutlarında, bağımsız (stand-alone) çalışan kompakt hata ayıklama ve programlama probu
- USB Type-C® konnektör üzerinden harici adaptöre ihtiyaç duymadan besleme
- USB 2.0 yüksek hızlı arayüz
- USB üzerinden prob firmware güncelleme desteği
- İsteğe bağlı olarak binary dosyaların sürükle-bırak yöntemiyle Flash belleğe programlanması
- Çift renkli haberleşme LED göstergesi
- 21 MHz’e kadar JTAG haberleşme desteği
- 24 MHz’e kadar SWD (Serial Wire Debug) ve SWV (Serial Wire Viewer) haberleşme desteği
- 15 Mbps’e kadar Virtual COM Port (VCP) desteği
- 1.65 V – 3.60 V uygulama çalışma gerilimi desteği
- Kart üzeri bağlantılar:
- USB Type-C
- 1.27 mm pitch STDC14 hata ayıklama konnektörü (STDC14 – STDC14 düz kablo ile)
- 2.0 mm pitch kart üzeri pad bağlantıları (BTB – Board-to-Board edge konnektör için)

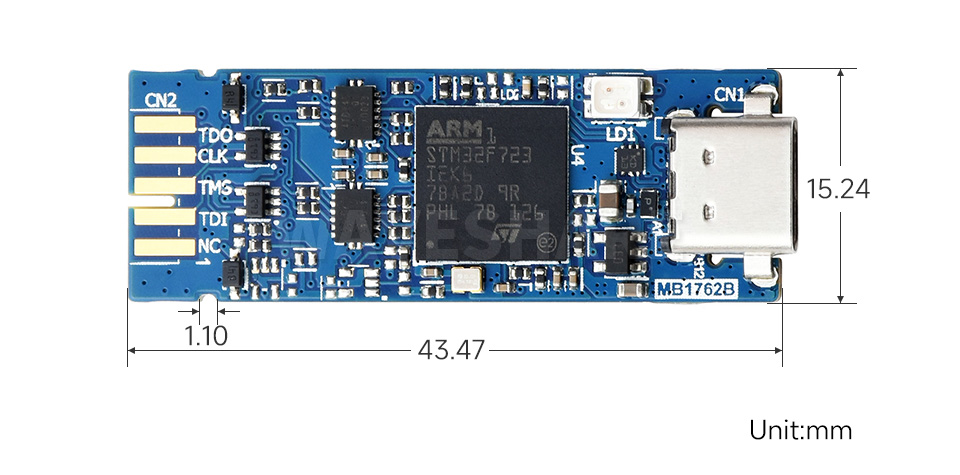

Ürün Boyutları

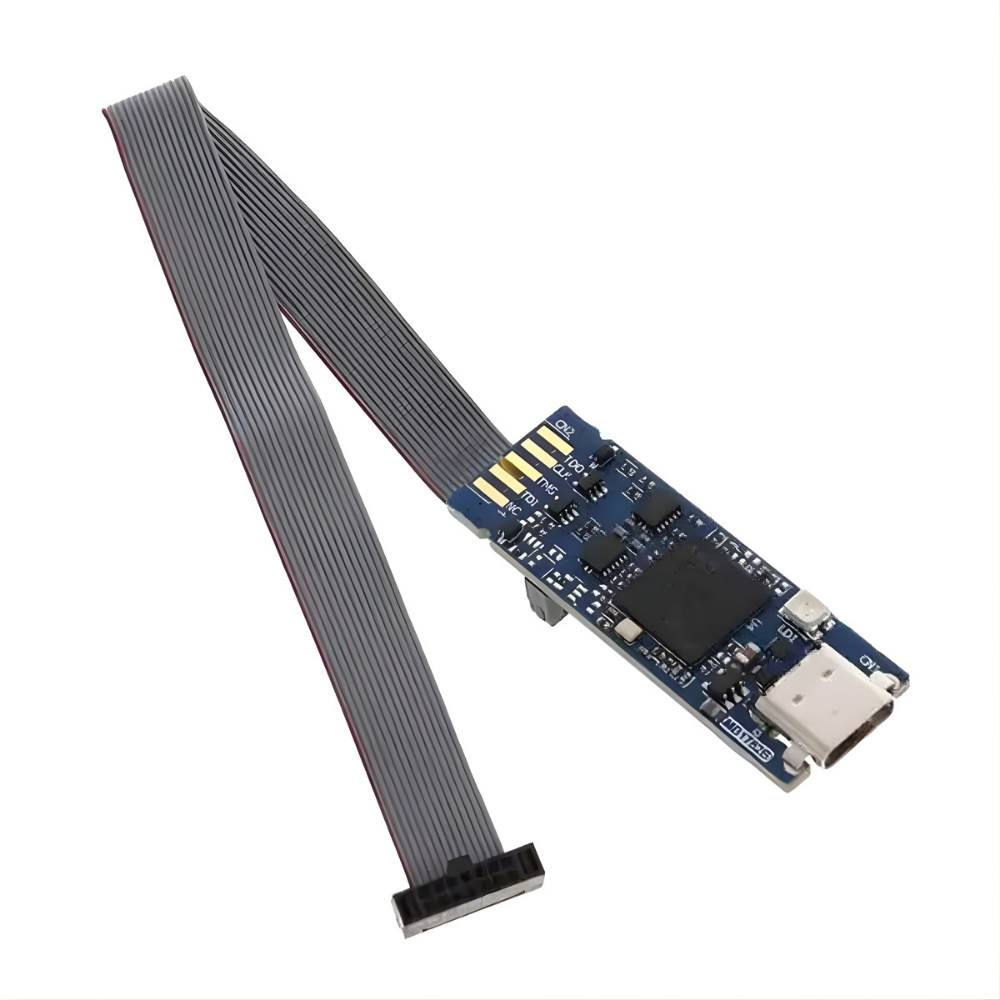

Paket İçeriği
- 1x ST-LINK V3 MiniE Compact STM32 - Debugger, Programmer
- 1x 15 cm 1,27mm Düz Kablo
Linkler
Bu Ürün Hakkında Önemli Bilgilendirme
Bu ürün, üretici firmanın orijinal ürünüdür ve teknik bilgi gerektiren profesyonel kullanım için tasarlanmıştır. Yanlış ve test bağlantılar veya sağlamlığı doğrulanmamış devrelerde kullanım nedeniyle oluşabilecek arızaların tespit edilmesi mümkün olmadığından, güvenlik etiketi açılmış ürünler için iade ve garanti prosedürleri uygulanmamaktadır.
Ürünü kullanmadan önce:
- Tüm bağlantılarınızı dikkatlice kontrol ediniz.
- Programlayacağınız entegrenin teknik dokümanında yer alan “ICSP” veya “ISP Programming” başlığı altındaki talimatları takip ediniz.
Anlayışınız için teşekkür eder, ürünün doğru ve verimli bir şekilde kullanılmasını dileriz.
