STC-1000 AC 110-220V 10A LCD Ekranlı NTC Sensörlü Termostat Sıcaklık Kontrol Modülü
STC-1000 LCD Ekranlı NTC Sensörlü Sıcaklık Kontrol Modülü
(AC 110-220V / 10A)
STC-1000 dijital sıcaklık kontrol modülü, hem ısıtma hem de soğutma işlevlerini destekleyen çok yönlü bir cihazdır. Gelişmiş NTC sıcaklık sensörü sayesinde çevre sıcaklığını yüksek hassasiyetle ölçer ve kullanıcı tarafından belirlenen sıcaklık aralıklarına göre otomatik olarak röle çıkışı sağlar.
Çalışma Prensibi
STC-1000 kontrol cihazı, belirlenen sıcaklık ayar noktası (F1) ve histerezis (F2) değerine göre çevrenin sıcaklığını düzenler.
NTC sensörü sıcaklığı sürekli ölçer ve sıcaklık aralığını aşan durumlarda rölelerin çalışma durumunu değiştirerek ısıtıcı veya soğutucuyu devreye sokar.
Kompresörün korunması için gecikme süresi (F3) ayarlanabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Çözünürlük | 0.1 °C |
| Doğruluk | ± 1 °C (-50 °C ~ 70 °C) |
| Güç Kaynağı | 110~ 220V AC ±10%, 50/60Hz |
| Güç Tüketimi | <3W |
| Çalışma Nem Aralığı | %20 ~ %85 (yoğuşmasız) |
| Kompresör Gecikme Süresi | 1 ~ 10 dakika (ayarlanabilir) |
| Sensör | NTC Sensör |
| Sensör Kablosu Uzunluğu | 1 metre |
| Sıcaklık Ölçüm Aralığı | -50 °C ~ 99 °C (ayarlanabilir) |
| Çalışma Sıcaklığı | 0 °C ~ 60 °C |
| Depolama Sıcaklığı | -30 °C ~ 75 °C |

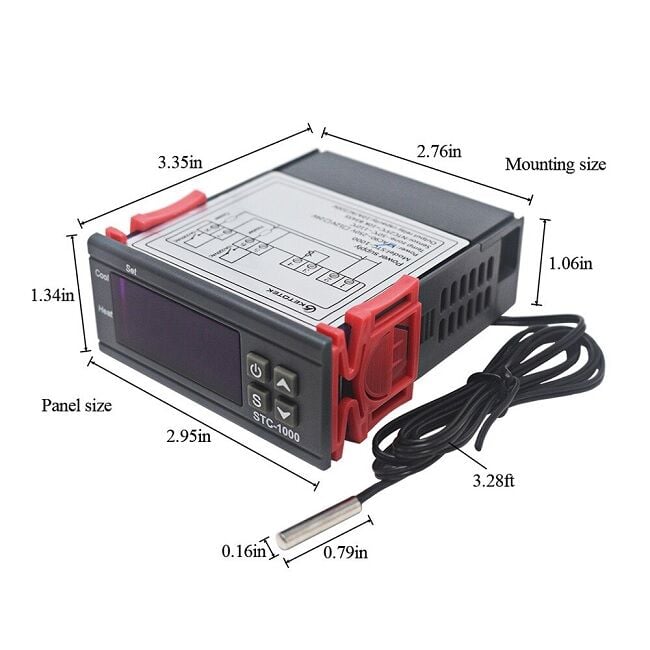

ST-1000 Ürün Ölçüleri
STC-1000 Bağlantı Şeması
- 1 ve 2 numaralı terminaller: Giriş gücü için kullanılır. Maksimum belirtilen voltajın %115’ini geçmemelidir. Örneğin, 220V × %115 = 253V.
- 3 ve 4 numaralı terminaller: NTC sensör kablo probu içindir. Artı (+) veya eksi (-) ayrımı yapılmasına gerek yoktur.
- 5 ve 6 numaralı terminaller: Isıtıcı için kullanılır. 5 numaralı terminali canlı hatta, 6 numaralı terminali ise ısıtıcıya bağlayabilirsiniz. Alternatif olarak tam tersi de yapılabilir. Yani 5 ve 6 numaraları birlikte bir güç anahtarı gibi çalışır.
- 7 ve 8 numaralı terminaller: Soğutucu için kullanılır. 7 numaralı terminali canlı hatta, 8 numaralı terminali ise soğutucuya bağlayabilirsiniz. Alternatif olarak tam tersi de yapılabilir. Yani 7 ve 8 numaraları birlikte bir güç anahtarı gibi çalışır.

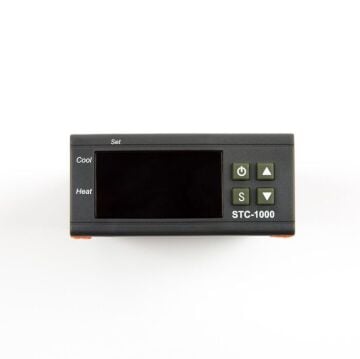

Panel ve Düğmeler
- Güç Düğmesi: Uzun basıldığında cihazı açar veya kapatır.
- “S” Düğmesi: Ayar moduna geçmek için kullanılır.
- Yukarı ve Aşağı Düğmeleri: Ayar modunda değerleri artırır veya azaltır.
Fonksiyon Menü Tablosu
| Kod | İşlev | Min. | Maks. | Varsayılan | Birim |
|---|---|---|---|---|---|
| F1 | Sıcaklık Ayar Değeri | -50 | 99.9 | 10 | °C |
| F2 | Sıcaklık Histerezis | 0.3 | 10 | 0.5 | °C |
| F3 | Kompresör Gecikme Süresi | 1 | 10 | 3 | dk |
| F4 | Sıcaklık Kalibrasyonu | -10 | 10 | 0 | °C |
Hata Kodları ve Sorun Giderme
- E1: Dahili bellek arızası. Cihaz sıfırlanmalıdır.
- EE: Sensör hatası. Sensör kontrol edilmeli ve gerekirse değiştirilmelidir.
- HH: Tespit edilen sıcaklık 99.9°C’yi aşmıştır.
STC-1000 SSS (Sıkça Sorulan Sorular)
STC-1000 nasıl sıfırlanır?
“Yukarı” ve “Aşağı” tuşlarına aynı anda 5 saniye basılı tutarak fabrika ayarlarına dönebilirsiniz.
STC-1000 probu su geçirmez mi?
Evet, prob su geçirmezdir. NTC sensör TPE (bir tür kauçuk) ile kaplanmıştır. Daha yüksek sıcaklıklara dayanabilecek metal kaplamalı bir prob istiyorsanız, lütfen sipariş sırasında not düşmeyi unutmayın.
STC-1000 nem kontrol edebilir mi?
Maalesef, edemez! Daha fazla bilgi için çalışma prensibine göz atabilirsiniz. İlgili ürünler için nem kontrol cihazlarına bakabilirsiniz.
STC-1000’i bir inkübatör için nasıl ayarlayabilirim?
Üzgünüz, yumurta inkübatörleri için STC-1000 yerine XM-18 Sıcaklık Kontrol Cihazı kullanmanızı öneririz. Bunun nedeni STC-1000’in sıcaklık yükselme eğrisinin XM-18 kontrolör kadar kademeli olmamasıdır. Ayrıca STC-1000’in doğruluğu ±1 °C’dir, ancak XM-18 kontrol cihazları ±0.1 °C doğruluk sunar. Bu nedenle, STC-1000, inkübasyon için ideal bir araç değildir.
STC-1000 nasıl kalibre edilir?
Lütfen “5.3 Parametreleri Nasıl Ayarlanır” bölümüne bakınız. F1 = Gerçek Sıcaklık – STC-1000 tarafından ölçülen sıcaklık. Gerçek sıcaklık değerini doğru olduğuna inandığınız başka bir termometreden alabilirsiniz.
