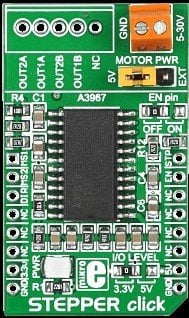

Stepper Click A3967SLBT Kartı
MikroE Stepper Click – A3967SLBT Mikrostep Motor Sürücü Kartı

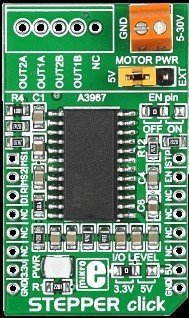

Stepper Click, Allegro A3967SLBT mikrostep motor sürücü entegresine sahip güçlü bir bipolar step motor sürücü kartıdır. Kart üzerinde yer alan vida terminalleri sayesinde motor bağlantısı ve harici güç kaynağı (minimum 7V) kolayca yapılabilir. Kompakt tasarımı ve yüksek hassasiyetli mikrostep sürüş özelliği ile hassas motor kontrolü gerektiren uygulamalarda ideal bir çözümdür.
A3967SLBT entegresi, step motorları tam, yarım, çeyrek, sekiz ve onaltı adım (1/16 mikrostep) modlarında sürebilir. B5B-XH-A konnektörü sayesinde motorun bağlantısını “tak-çıkar” şeklinde pratik biçimde yapabilirsiniz. Kart, 3.3V ve 5V besleme voltajlarıyla uyumludur ve MikroElektronika’nın Click Board™ standardına uygun olarak geliştirilmiştir.
Öne Çıkan Özellikler
- Allegro A3967SLBT mikrostep motor sürücü entegresi
- 350 mA (tipik), ±500 mA (maksimum) çıkış akımı
- 7V – 30V arası motor besleme desteği
- Tam, yarım, çeyrek, sekiz ve onaltı step modları

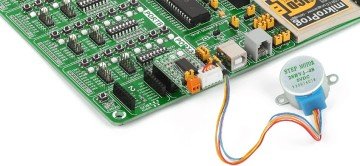

- B5B-XH-A konnektör ile kolay motor bağlantısı
- 3.3V ve 5V sistemlerle uyumlu
- Vida terminalleriyle harici güç bağlantısı

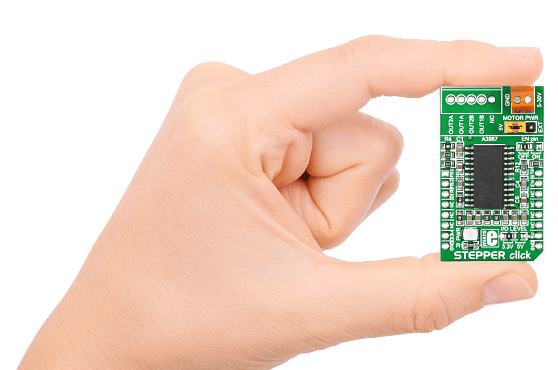

- Kompakt PCB yapısı (Click standardı)
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | Stepper Click |
| Sürücü Entegresi | Allegro A3967SLBT |
| Motor Tipi | Bipolar Step Motor |
| Besleme Gerilimi | 3.3V / 5V (mantık) – 7V ~ 30V (motor) |
| Maksimum Akım | ±500 mA |
| Step Modları | Tam, 1/2, 1/4, 1/8, 1/16 mikrostep |
| Motor Bağlantısı | B5B-XH-A konnektör |
| Motor Güç Girişi | Vida terminali (harici güç bağlantısı) |
| Koruma | Aşırı akım koruması (entegre içi) |
| PCB Boyutu | Click standardı (~42 mm x 25 mm) |
Kullanım Alanları
- Step motor kontrollü robotik sistemler
- 3D yazıcı ve CNC uygulamaları
- Otomasyon ve konum kontrol sistemleri
- MikroElektronika Click Board projeleri
- Arduino, STM32, PIC, ESP32 tabanlı motor sürücü devreleri
MikroE Stepper Click, A3967SLBT entegresi sayesinde yüksek hassasiyetli mikrostep sürüş kabiliyeti ve kompakt Click formatı ile step motor kontrol uygulamalarında profesyonel düzeyde performans sağlar. 3.3V/5V uyumlu yapısı, kolay bağlantı konnektörleri ve çoklu step modları ile hızlı prototipleme için mükemmel bir seçimdir.
