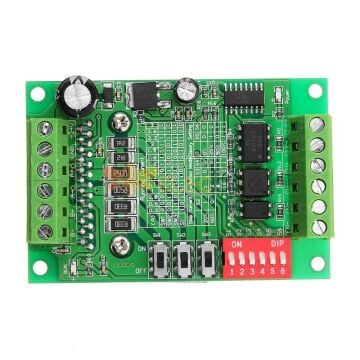

TB6560 3A Step Motor Sürücü Kartı
TB6560 3A Step Motor Sürücü Kartı
TB6560 3A Step Motor Sürücü Kartı, CNC, 3D yazıcı ve otomasyon projelerinde kullanılan tek eksenli bir step motor sürücü modülüdür. Üzerinde bulunan Toshiba TB6560AHQ sürücü entegresi sayesinde step motorları düşük titreşim, yüksek tork ve daha kararlı çalışma karakteristiği ile kontrol edebilir.
Mikro adım desteği ile motor hareketleri daha hassas hale gelirken, yüksek hızlarda adım kaybını azaltmak için 6N137 optik eşleştirici yapısından faydalanır. Bu sayede hem hobi amaçlı projelerde hem de endüstriyel uygulamalarda güvenilir bir sürüş performansı sunar.
Düşük voltaj kapaması ve yüksek sıcaklık koruması gibi dahili güvenlik özellikleri sayesinde uzun süreli kullanımda ekstra koruma sağlar. Arduino, Mach3 ve benzeri kontrol sistemleri ile kolayca kullanılabilir.
Öne Çıkan Özellikler
- TB6560AHQ entegresi ile tek eksenli step motor sürüşü
- 3A maksimum motor akımı
- Tam adım, yarım adım, 1/8 ve 1/16 mikro adım desteği
- Düşük titreşimli ve yüksek torklu çalışma
- 6N137 optik eşleştirici ile yüksek hızda kararlı sürüş
- Düşük voltaj kapama koruması
- Yüksek sıcaklık koruması
- Arduino, Mach3 ve otomasyon sistemleri ile uyumlu
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Sürücü Entegresi | Toshiba TB6560AHQ |
| Ürün Tipi | Tek Eksenli Step Motor Sürücü Kartı |
| Çalışma Voltajı | 24V DC (önerilen) |
| Kontrol Voltajı | 5V |
| Maksimum Motor Akımı | 3A |
| Duruş Akımı | %20 veya %50 |
| Mikro Adım Modları | Tam, Yarım, 1/8, 1/16 |
| Adım Duruş Seçenekleri | %0, %25, %50, %100 |
| Optik İzolasyon | 6N137 optik eşleştirici |
| Koruma Özellikleri | Düşük voltaj kapaması, yüksek sıcaklık koruması |
Kullanım Alanları
- CNC router makineleri
- 3D yazıcı projeleri
- Lazer kesici sistemleri
- Gravür ve oyma makineleri
- Endüstriyel otomasyon sistemleri
- Arduino ve mikrodenetleyici projeleri
Not: Yüksek akımda çalıştırılacak uygulamalarda uygun güç kaynağı ve yeterli soğutma kullanılması önerilir. Step motor bağlantıları yapılırken faz uçlarının doğru eşleştirilmesi performans açısından önemlidir.
