TB6600 4A Step Motor Sürücü ve Kontrol Kartı
TB6600 4A Step Motor Sürücü ve Kontrol Kartı
TB6600 Step Motor Sürücü Kontrol Kartı, X-Y-Z eksenli CNC sistemleri, lazer kesiciler, gravür makineleri ve pick-place uygulamaları gibi hassas hareket kontrolü gerektiren projeler için geliştirilmiş yüksek performanslı bir step motor sürücüsüdür. 4A'ya kadar çıkış akımı sağlayarak orta ve yüksek güçlü step motorların güvenilir şekilde sürülmesine imkân tanır.
Kart üzerindeki yüksek hızlı optokuplör izolasyonlu sinyal girişi, kontrol devresini parazit ve gerilim dalgalanmalarına karşı korurken; geniş yüzeyli soğutucu sayesinde uzun süreli çalışmada ısınma kaynaklı performans kayıpları en aza indirilir. Seçilebilir 6 farklı mikro adım modu ile 32 segmente kadar çözünürlük elde edilebilir, bu da motorların daha hassas ve titreşimsiz çalışmasını sağlar. Dahili aşırı ısınma, aşırı akım ve ters gerilim koruma devreleri sayesinde hem sürücü kart hem de bağlı olduğu sistemler olası arızalara karşı güvence altındadır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Besleme Voltajı | 9 ~ 40V DC (42V DC'ye kadar besleme desteklenir) |
| Maksimum Çıkış Akımı | 4.0 A |
| Motor Uyumluluğu | 2 Fazlı ve 4 Fazlı Step Motorlar |
| Mikro Adım Modları | 1, 2, 4 (Yeni Mod), 8, 16 – Ayarlanabilir Mikro Adım Kontrolü |
| Sinyal Girişi | Yüksek Hızlı Optokuplör İzolasyonlu Giriş |
| Sürücü Teknolojisi | Tek Çipli PWM Bipolar Sinüzoidal Dalga Kesici (Düşük Titreşim, Yüksek Verimlilik) |
| Sürücü Çipi | TOSHIBA TB6600HG (BiCD0.13 42V Proses Teknolojisi) |
| Çalışma Sıcaklığı | -10°C ~ +45°C |
| Depolama Sıcaklığı | -40°C ~ +70°C |
| Boyut | 96 x 58 x 28 mm |
| Koruma Özellikleri | Aşırı Yük, Aşırı Akım, Aşırı Isınma, Aşırı Gerilim ve Düşük Gerilim Koruması |
| Diğer Özellikler | Otomatik Boşta Akım Azaltma, 3. Nesil Koparma Kartı, Ekran Paneli ve Kontrol Pedi Desteği |

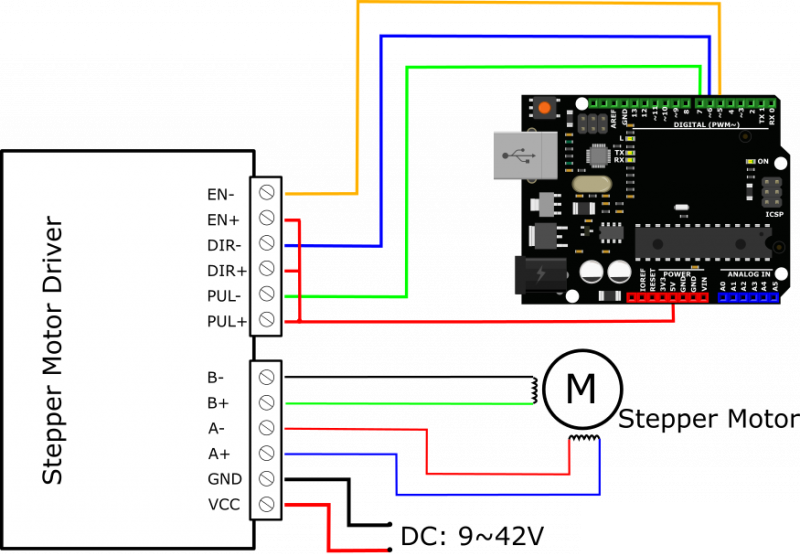

Bağlantı Şeması

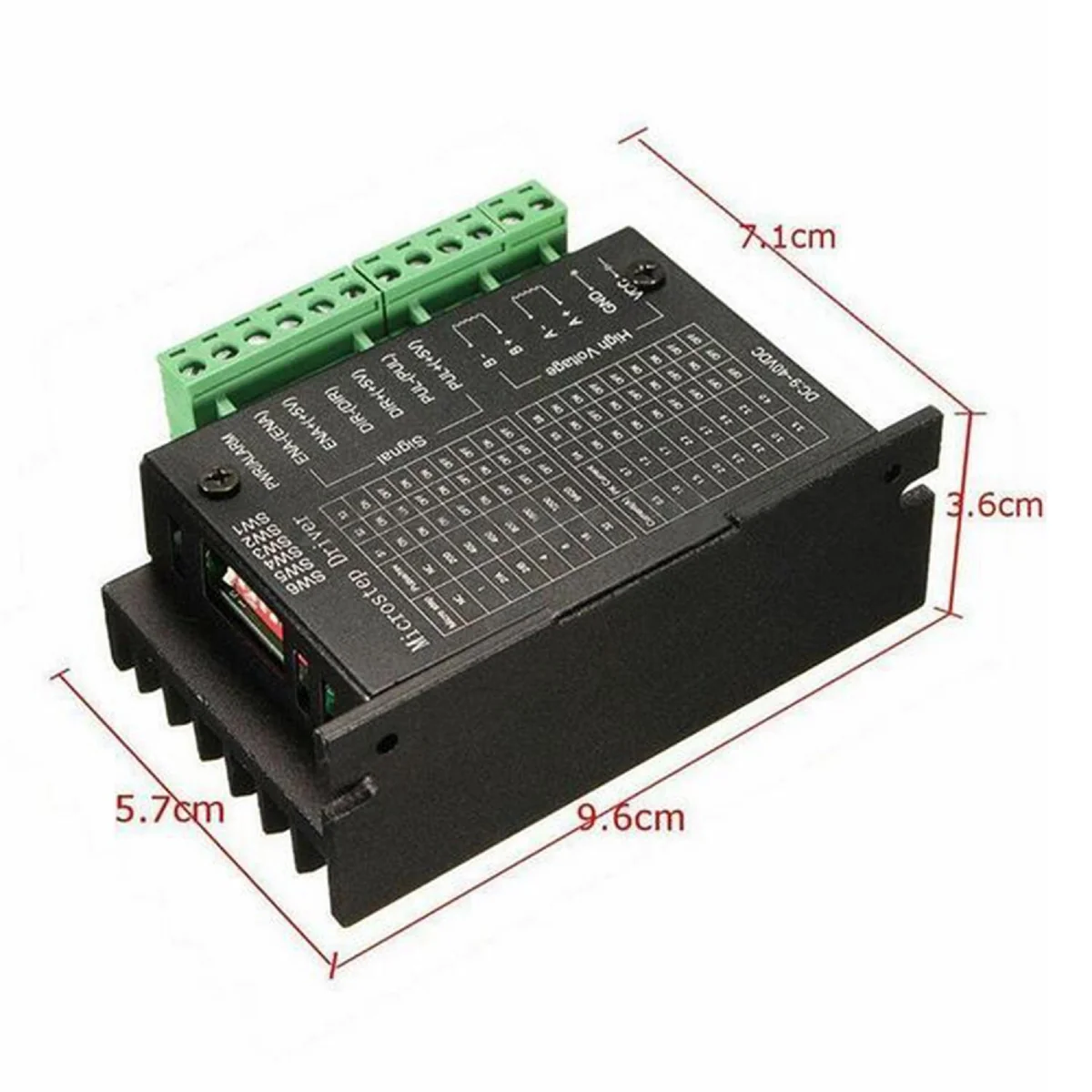

Boyutlar
Öne Çıkan Özellikler
- Geniş yüzeyli ısı emici ile etkin soğutma
- Yüksek frekanslı parazit ve girişimlere karşı direnç
- Giriş hattında karşı kutup (ters gerilim) koruması
- Aşırı ısınma, aşırı akım ve kısa devre koruması
- 1, 2, 4, 8, 16 mikro adım seçenekleriyle 32 segmente kadar hassasiyet
Kullanım Alanları
TB6600 Step Motor Sürücü Kontrol Kartı; X-Y-Z eksenli CNC router ve freze makineleri, lazer kesim ve gravür sistemleri, 3D yazıcılar, pick-and-place otomasyon düzenekleri ve step motor ile hareket kontrolü gerektiren diğer endüstriyel ve hobi amaçlı projeler için idealdir. Yüksek akım kapasitesi ve mikro adım desteği sayesinde hem orta ölçekli hem de yüksek hassasiyet gerektiren uygulamalarda güvenle kullanılabilir.
Paket İçeriği
- 1x TB6600 4A Step Motor Sürücü ve Kontrol Kartı
- Bağlantı Terminalleri
