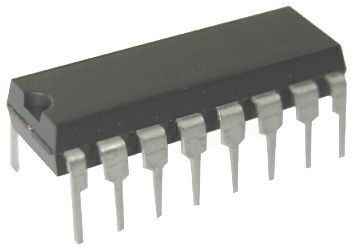

TIBPAL16R4 Programmable Logic Device (PLD) IC
TIBPAL16R4 Programmable Logic Device (PLD) IC
TIBPAL16R4, Texas Instruments IMPACT™ PAL® ailesine ait, düşük güç tüketimi ve yüksek hız sunan Programlanabilir Array Logic (PAL/PLD) entegresidir. Tek bir entegre içinde programlanabilir lojik yapısı sayesinde çok sayıda TTL lojik devresini tek noktada birleştirerek daha kompakt ve hızlı tasarımlar yapılmasına imkan verir.
TIBPAL16R4 modeli 8 giriş, 4 adet kayıtlı (registered) çıkış ve 3-state buffer’lı 4 adet I/O port yapısına sahiptir. Registered cihazlarda power-up sırasında “clear” özelliği bulunur. C serisi 0°C~75°C, M serisi ise -55°C~+125°C sıcaklık aralığında çalışacak şekilde karakterize edilmiştir.
Öne Çıkan Özellikler
- Programlanabilir lojik devre (PAL / PLD) – hızlı ve kompakt tasarım
- 8 giriş, 4 registered çıkış + 4 adet 3-state I/O port
- Yüksek hız: C suffix 25ns maks., M suffix 30ns maks. yayılma gecikmesi
- Registered çıkışlarda power-up clear özelliği
- TTL lojik devrelerine fonksiyonel alternatif (daha az parça ile tasarım)
- PDIP/PLCC/LCCC gibi paket seçenekleri
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Adı | TIBPAL16R4 |
| Ürün Tipi | Programmable Logic Device (PAL / PLD) |
| Giriş Sayısı | 8 |
| Registered Çıkış Sayısı | 4 |
| 3-State Çıkış / I/O | 4 adet 3-state I/O port |
| Maks. Yayılma Gecikmesi | C Suffix: 25ns (maks) / M Suffix: 30ns (maks) |
| Besleme Gerilimi (VCC) | C Serisi: 4.75–5.25V (Nominal 5V) / M Serisi: 4.5–5.5V |
| Maks. Clock Frekansı | C Serisi: 30 MHz / M Serisi: 25 MHz |
| Çalışma Sıcaklığı | C Serisi: 0°C ~ +75°C / M Serisi: -55°C ~ +125°C |
| Paket | 20 Pin (PDIP/PLCC/LCCC seçenekleri) |
Kullanım Alanları
- TTL lojik devrelerinin PLD ile sadeleştirilmesi
- Adres çözümleme ve kontrol lojikleri
- Durum makinesi (state machine) tasarımları
- Dijital giriş/çıkış kontrol devreleri
- Endüstriyel kontrol kartları
- Eğitim ve laboratuvar uygulamaları
Not: Bu PLD’ler uygun bir programlayıcı ve yazılım ile programlanır. Registered cihazlarda power-up sırasında register çıkışları belirli başlangıç durumuna alınır.
