Stok Kodu : TLV3501AID

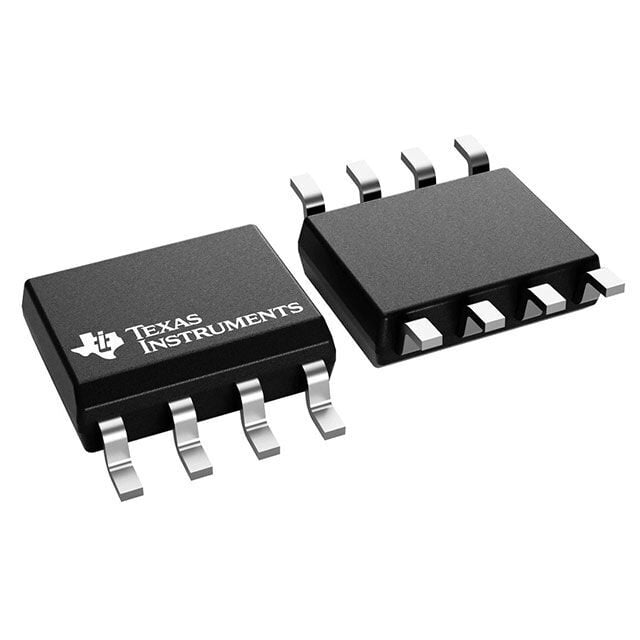

TLV3501AID Tek Kanallı Karşılaştırıcı Entegresi SOIC-8
392,34 TL
TLV3501AID Tek Kanallı Karşılaştırıcı Entegresi SOIC-8
TLV3501AID, Texas Instruments tarafından üretilen; 4.5 ns yayılım gecikmeli, rail-to-rail girişli/çıkışlı, push-pull çıkışlı yüksek hızlı tek kanallı karşılaştırıcı (comparator) entegresidir.
2.7 V ile 5.5 V arası besleme gerilimi ile çalışır. Besleme raylarının ötesine uzanan giriş ortak mod aralığı, onu düşük gerilimli uygulamalar için ideal kılar. Rail-to-rail çıkışı CMOS veya TTL lojiği doğrudan sürebilir. TLV3501'de bulunan kapatma (shutdown) pini ile kullanılmadığı durumlarda akım tüketimi tipik 2 µA'ya düşürülebilir.
TLV3501AID, 8 pinli SOIC (D) paketinde tüp ambalajlı versiyondur ve −40°C ile +125°C aralığında çalışır.
Öne Çıkan Özellikler
- Yüksek hız: 4.5 ns yayılım gecikmesi
- Rail-to-rail giriş/çıkış
- Besleme gerilimi: 2.7 V ~ 5.5 V
- Push-pull CMOS çıkış katı
- Kapatma (shutdown) özelliği
- Düşük besleme akımı: 3.2 mA
- Dahili histerezis: 6 mV
- 80 MHz maksimum geçiş (toggle) frekansı
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | Texas Instruments |
| Üretici Parça No | TLV3501AID |
| Entegre Tipi | Yüksek Hızlı Karşılaştırıcı (Comparator) |
| Kanal Sayısı | 1 |
| Çıkış Tipi | Push-Pull (CMOS / TTL uyumlu) |
| Yayılım Gecikmesi | Tipik 4.5 ns, maks. 6.4 ns (20 mV overdrive, 25°C) |
| Maksimum Geçiş Frekansı | 80 MHz (50 mV overdrive, VS = 5 V) |
| Giriş Ofset Gerilimi | Tipik ±1 mV, maks. ±6.5 mV |
| Giriş Histerezisi | 6 mV |
| Besleme Gerilimi | 2.7 V ~ 5.5 V |
| Sükunet Akımı | Tipik 3.2 mA, maks. 5 mA (VS = 5 V) |
| Shutdown Akımı | 2 µA (tipik) |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Paket Tipi | 8 Pin SOIC (D), SMD |
Kullanım Alanları
- Otomatik test ekipmanları
- Kablosuz baz istasyonları
- Eşik dedektörleri
- Sıfır geçiş dedektörleri
- Pencere karşılaştırıcıları
Not: Değerler aksi belirtilmedikçe TA = 25°C ve VS = 2.7 V ~ 5.5 V koşullarındadır.
