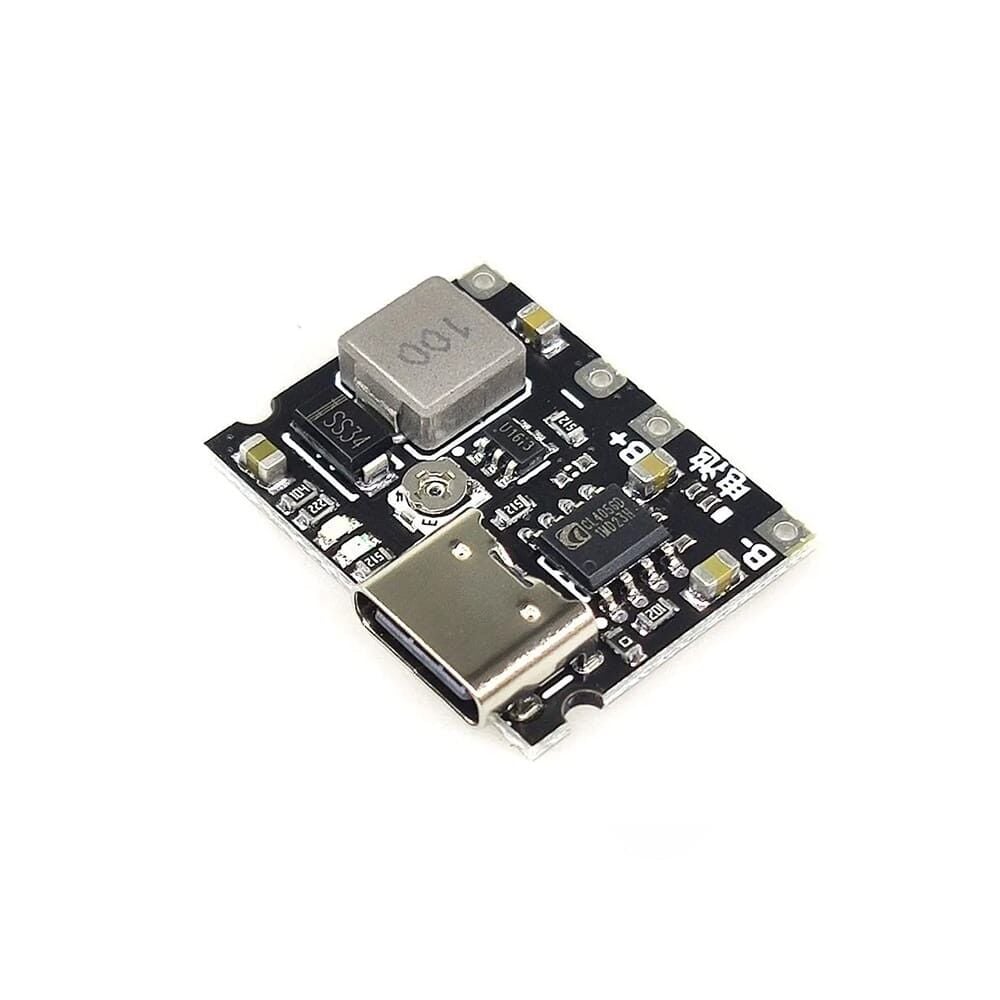

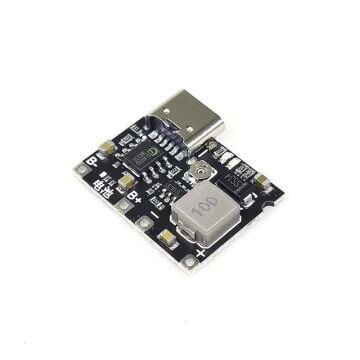

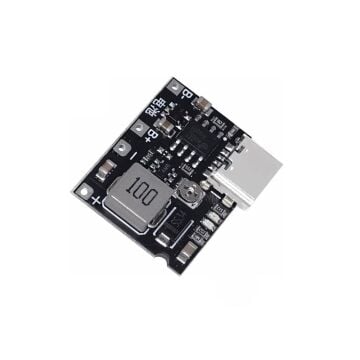

TP4056 Type-C Li-ion 18650 Pil Şarj Devresi – DC-DC Voltaj Yükselticili, tek hücreli 3.7V Li-ion / 18650 piller için tasarlanmış, şarj ve voltaj yükseltme işlevlerini bir arada sunan kompakt ve verimli bir güç yönetim modülüdür. Modern USB Type-C girişi sayesinde standart 5V güç kaynaklarından kolayca beslenebilir.
Modül üzerinde bulunan TP4056 lityum pil şarj entegresi, sabit akım / sabit voltaj (CC/CV) prensibiyle maksimum 1A akımda güvenli şarj sağlar. Entegre koruma devreleri sayesinde pil; aşırı şarj, aşırı deşarj, kısa devre, ters bağlantı ve aşırı sıcaklığa karşı korunur. Bu sayede pil ömrü uzatılır ve güvenli kullanım sağlanır.
Dahili DC-DC Boost (voltaj yükseltici) devresi sayesinde pilden alınan enerji 4.2V – 28V aralığında ayarlanabilir çıkış voltajına dönüştürülebilir. Bu özellik modülü powerbank, Arduino, Raspberry Pi, IoT ve taşınabilir elektronik projeler için çok yönlü bir güç kaynağı haline getirir.
Öne Çıkan Özellikler
- USB Type-C giriş ile modern ve pratik besleme
- TP4056 entegresi ile güvenli Li-ion pil şarjı
- Sabit akım / sabit voltaj (CC/CV) şarj yapısı
- DC-DC Boost dönüştürücü ile 4.2V – 28V ayarlanabilir çıkış
- Aşırı şarj, aşırı deşarj, kısa devre ve ısınma koruması
- Düşük bekleme akımı ile uzun pil ömrü
- Şarj durumu ve hata bilgisi için çift durum çıkışı
- Derin deşarjlı piller için 2.9V damla (trickle) şarj desteği
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Şarj Entegresi | TP4056 |
| Desteklenen Pil | 1 × 3.7V Li-ion / 18650 (4.2V tam dolu) |
| Giriş Voltajı | DC 4.2V – 6.5V (USB Type-C) |
| Maksimum Şarj Akımı | 1A (programlanabilir) |
| Şarj Yöntemi | CC / CV (Sabit Akım / Sabit Voltaj) |
| Çıkış Voltajı | DC 4.2V – 28V (ayarlanabilir) |
| Maksimum Çıkış Gücü | 5W |
| Çalışma Sıcaklığı | -40°C ~ +80°C |
Kullanım Alanları
- Taşınabilir powerbank projeleri
- Arduino ve Raspberry Pi güç çözümleri
- IoT ve akıllı cihaz uygulamaları
- Robotik ve gömülü sistem projeleri
- DIY elektronik devreler
- Ayarlanabilir voltaj gerektiren taşınabilir cihazlar
Ürün Boyutları
Not: Bu ürün bir batarya değildir; tek hücreli Li-ion piller için şarj, koruma ve voltaj yükseltme işlevlerini bir arada sunan bir güç yönetim modülüdür. Güvenli ve uzun ömürlü kullanım için kaliteli 18650 pil kullanılması önerilir.
