TTP223B Kırmızı Dokunmatik Sensör Modülü
TTP223 Dokunmatik Sensör Modülü Kırmızı
TTP223 Dokunmatik Sensör Modülü, kapasitif dokunmatik teknolojisine sahip pratik bir giriş modülüdür. Yüzeyine dokunulduğunda dijital çıkış üretir ve dokunmatik anahtar gibi çalışır. Mekanik buton kullanmadan temassız kontrol isteyen projeler için ideal bir çözümdür. Arduino, Raspberry Pi, NodeMCU ve benzeri geliştirme kartlarıyla kolayca entegre edilebilir.

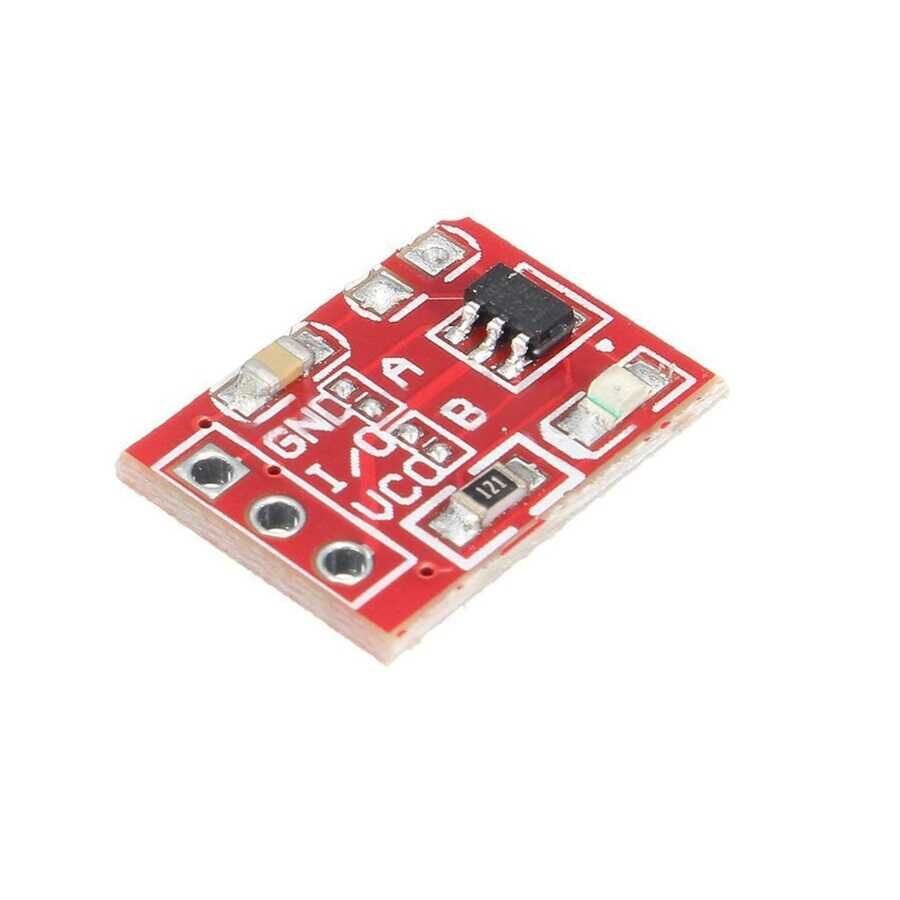

Modül üzerinde TTP223 kapasitif dokunmatik entegresi bulunur. Normal durumda çıkış seviyesi LOW (0V) iken dokunma algılandığında çıkış VCC seviyesine yükselir. 12 saniye boyunca dokunma algılanmazsa düşük güç moduna geçerek enerji tasarrufu sağlar. Dokunma algılama durumunu gösteren bir LED’e sahiptir ve metalik olmayan yüzeylerin (plastik, cam vb.) arkasından da kullanıma uygundur.
Öne Çıkan Özellikler
- Kapasitif dokunmatik algılama ile temassız anahtar çözümü
- Dokunmada dijital çıkış üretir (varsayılan aktif yüksek)
- Düşük güç tüketimi ve otomatik düşük güç modu
- Plastik ve cam gibi metalik olmayan yüzeylere uygulanabilir
- Dokunma algılama gösterge ledi
- Arduino, Raspberry Pi, NodeMCU ile uyumlu
- 4 farklı çıkış tipi ayarlanabilir yapı
- Kompakt boyut ve kolay montaj için delikler
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Ürün Tipi | Kapasitif Dokunmatik Sensör Modülü |
| Entegre / Çip | TTP223 |
| Besleme Voltajı | DC 2.0V – 5.5V (tipik 2.5V – 5.5V) |
| Çıkış Sinyali | Dijital |
| Çıkış Modları | Aktif yüksek / aktif düşük, 4 farklı çıkış tipi ayarlanabilir |
| Tepki Süresi | Hızlı mod: 60 ms / Yavaş mod: 220 ms (VDD = 3V) |
| Güç Tasarrufu | 12 sn dokunma yoksa düşük güç moduna geçer |
| Kalibrasyon | Otomatik kalibrasyon |
| Montaj | 2 mm montaj delikleri |

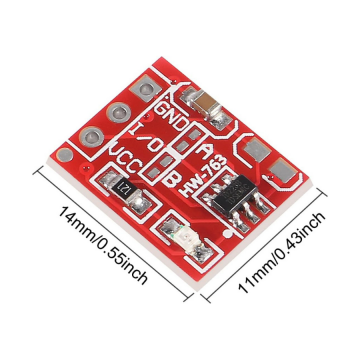

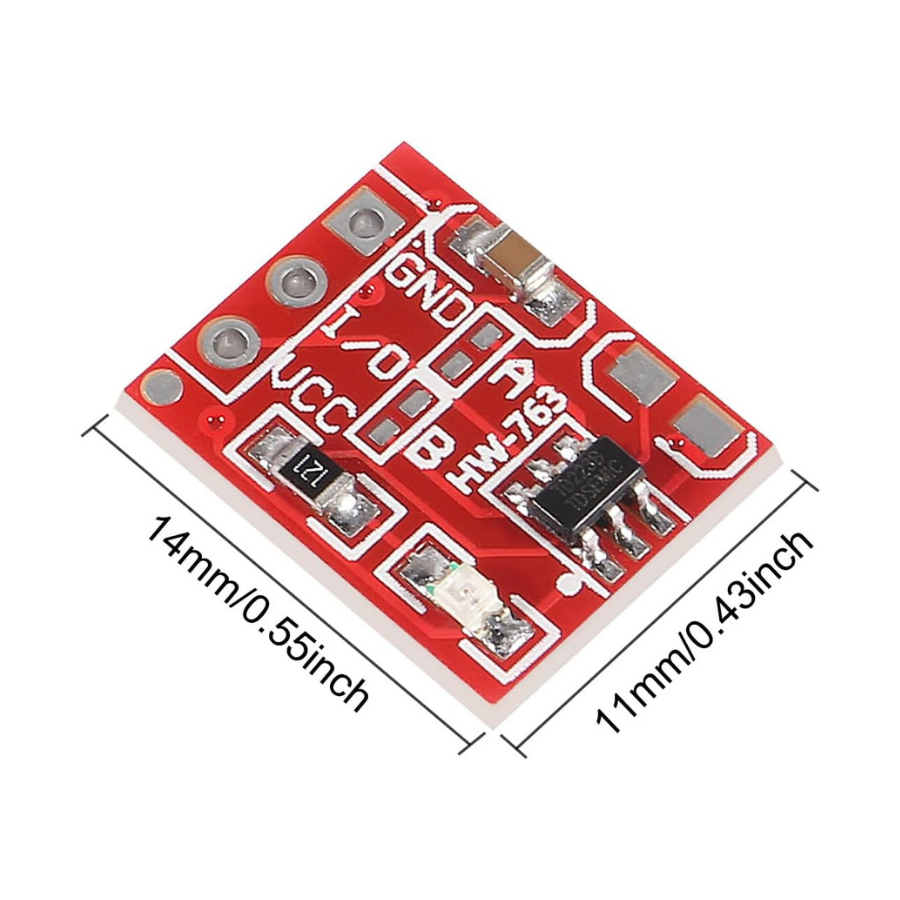

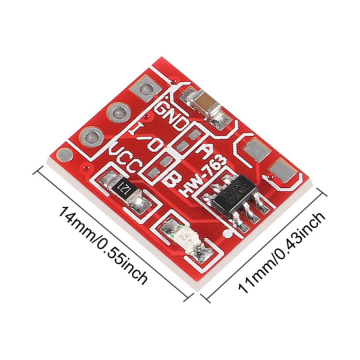

| Boyutlar | 14 x 11 mm |
| Renk | Kırmızı |

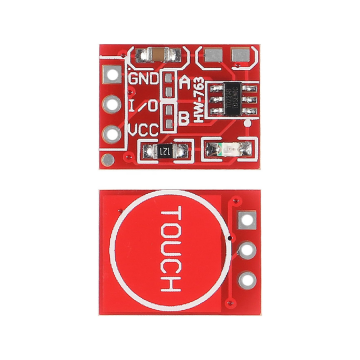

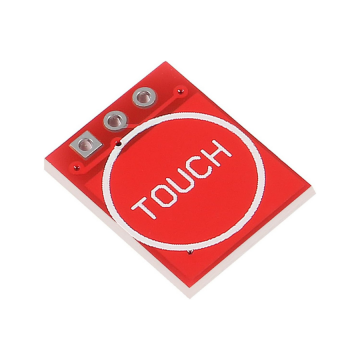

| Dokunma Alanı | Parmak izi benzeri dokunma pedi |
Kullanım Alanları
- Elektronik projelerde dokunmatik anahtar uygulamaları
- Akıllı ev sistemleri (ışık, cihaz aç/kapa)
- IoT projeleri ve temassız kontrol senaryoları
- Taşınabilir cihazlarda buton yerine dokunmatik kontrol
- Temassız açma/kapama devreleri
- Arduino / Raspberry Pi tabanlı otomasyon uygulamaları
TTP223 Dokunmatik Sensör Modülü, kompakt boyutu, düşük güç tüketimi ve kolay entegrasyonu sayesinde dokunmatik kontrol gerektiren projeler için pratik ve güvenilir bir çözümdür.
