Stok Kodu : 153.02.01

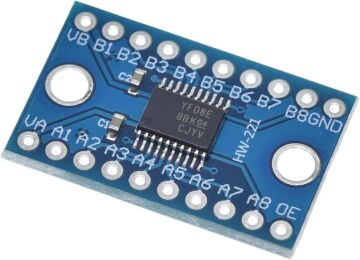

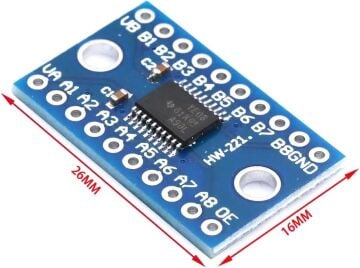

TXS0108E 8 Kanal Lojik Gerilim Seviyesi Dönüştürücü - Logic Level Converter
39,48 TL
TXS0108E 8 Kanal Lojik Gerilim Seviyesi Dönüştürücü - Logic Level Converter
TXS0108E 8 Kanal Logic Seviye Dönüştürücü, farklı mantık seviyeleri (1.8V, 3.3V ve 5V) arasında otomatik ve çift yönlü gerilim çevirisi yapabilen kompakt bir modüldür. Ax ve Bx pinleri arasında yön seçimine gerek kalmadan otomatik çeviri özelliği sayesinde elektronik projelerde büyük kolaylık sağlar.
Bu modül özellikle 5V mikrodenetleyiciler ile 3.3V sensörler, ekranlar, SD kartlar ve modern bileşenler arasında güvenli bağlantı kurmak için idealdir.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Çip | TXS0108E |
| Kanal Sayısı | 8 Kanal, çift yönlü (full-duplex) seviye dönüştürücü |
| İletişim Özelliği | Yüksek hızlı, iki yönlü veri iletişimi |
| VCCA Destek Gerilimi | 1.2V – 3.6V |
| VCCB Destek Gerilimi | 1.65V – 5.5V |
| Desteklenen Seviye Dönüşümleri | 3.3V ⇄ 5V, 1.8V ⇄ 3.3V ve diğer yaygın dönüşümler |
| OE Pini | Aktif yüksek (High). Düşük voltaj tarafındaki IO portuna bağlanması önerilir |
| Uygulama Alanları | 5V ↔ 3.3V mikrodenetleyici iletişimi, 3.3V ↔ 5V modül bağlantısı, MCU ↔ SD kart seviye dönüştürme, I2C, SPI, UART seri cihaz bağlantıları |
Pin Konfigrasyonu
| Left Side | Left Side pin Description | Right Side Pins | Right Side pin Description |
| VA (VCCA) | 1.4-3.6V Supply Voltage | VB(VCCB) | 1.65-5.5V Supply Voltage |
| A1 | LV/HV Signal 1 | B1 | HV/LV Signal 1 |
| A2 | LV/HV Signal 2 | B2 | HV/LV Signal 2 |
| A3 | LV/HV Signal 3 | B3 | HV/LV Signal 3 |
| A4 | LV/HV Signal 4 | B4 | HV/LV Signal 4 |
| A5 | LV/HV Signal 5 | B5 | HV/LV Signal 5 |
| A6 | LV/HV Signal 6 | B6 | HV/LV Signal 6 |
| A7 | LV/HV Signal 7 | B7 | HV/LV Signal 7 |
| A8 | LV/HV Signal 8 | B8 | HV/LV Signal 8 |
| OE | Output Enable | GND | Ground |
Kullanım Alanları
- 5V mikrodenetleyici ↔ 3.3V sensör/modül iletişimi (Arduino, STM32, PIC, Atmega vb.)
- 3.3V mikrodenetleyici ↔ 5V cihaz bağlantısı (ESP8266, ESP32, Raspberry Pi vb.)
- I2C, SPI, UART seri haberleşme hattı seviye dönüştürme
- MCU ↔ SD kart güvenli iletişim sağlama
- Hobi, Maker ve IoT projelerinde farklı voltaj seviyeleri arasında uyumluluk
- Endüstriyel prototipler, elektronik laboratuvarı ve eğitim projelerinde kullanım
Paket İçeriği

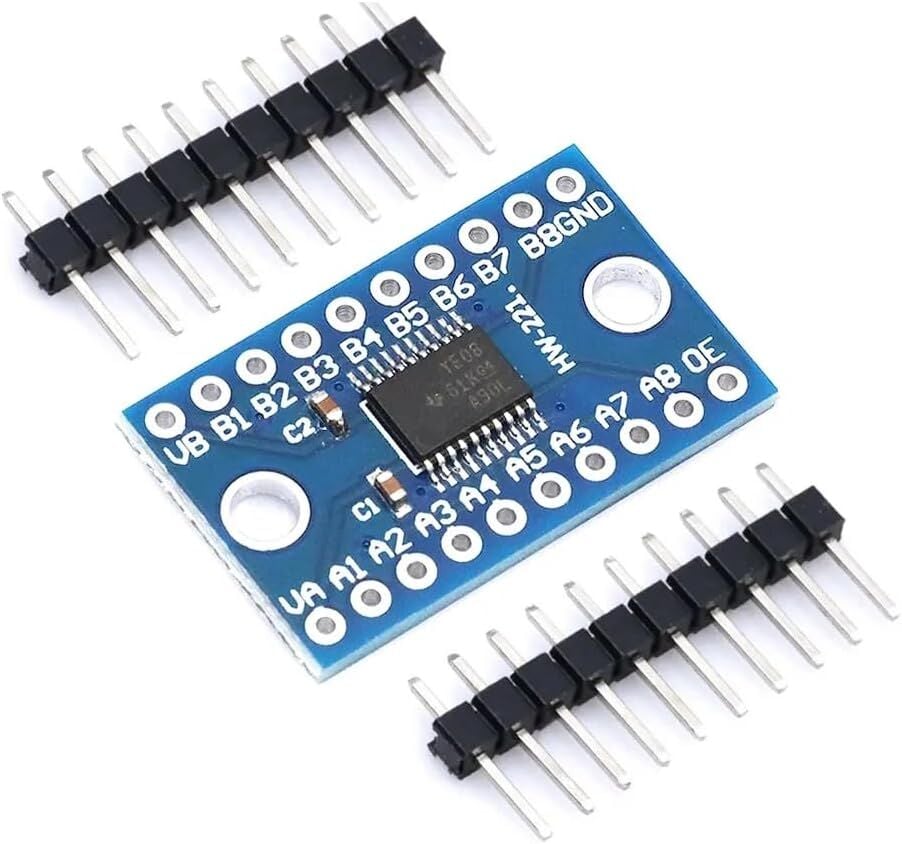

- TXS0108E 8 Kanal Voltaj Seviye Dönüştürücü
