ULN2003 Adım Motor Sürücü Kartı (5V Motorlar İçin)

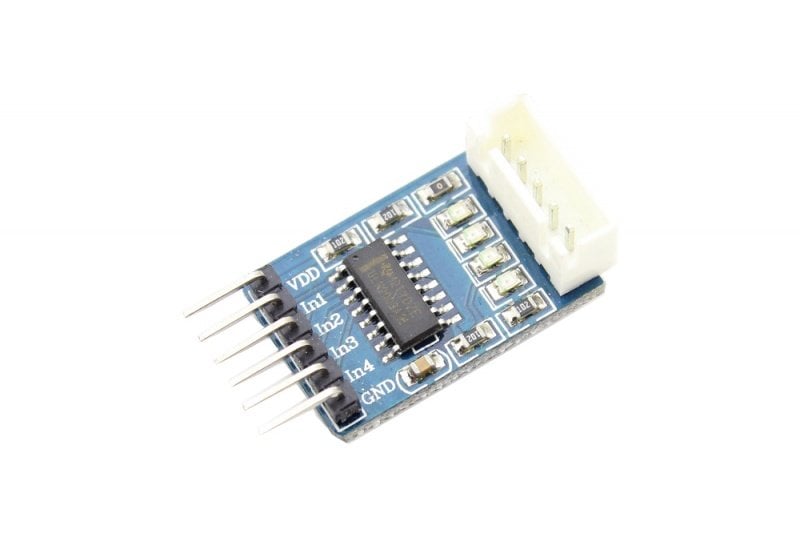

ULN2003 Stepper Motor Driver Board – 5V Adım Motor Sürücü Kartı
ULN2003 Stepper Motor Driver Board, özellikle 5V adım motorlarının (step motor) kontrolü için tasarlanmış, küçük boyutlu ve kullanımı kolay bir sürücü kartıdır. Üzerinde yer alan ULN2003 Darlington Transistör Dizisi sayesinde, Arduino gibi mikrodenetleyicilerden gelen düşük akımlı sinyalleri güçlendirerek motoru sürer. Eğitim, hobi elektroniği ve prototipleme projelerinde step motor kontrolünü öğrenmek için mükemmel bir çözümdür.
Kart, 5V – 15V motor beslemesini destekler ve mantık seviyesi olarak 3V – 5.5V aralığında çalışır. Üzerindeki LED göstergeler sayesinde adım sırası kolayca gözlemlenebilir. Genellikle 28BYJ-48 gibi 5V step motorlarla birlikte kullanılır.
Öne Çıkan Özellikler
- ULN2003 Darlington Transistör Sürücü Entegresi
- 5V – 15V arası motor besleme voltajı
- 3V – 5.5V lojik kontrol seviyesi (Arduino uyumlu)
- Küçük boyutlu, breadboard ve proje kartlarıyla uyumlu
- 4 kanallı motor kontrol çıkışı
- LED adım göstergeleri (step sırasını görsel izleme)
- Tak-çıkar tipi konektörle kolay motor bağlantısı
- 28BYJ-48 step motorlarla tam uyum
- Hızlı ve güvenilir motor kontrolü
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | ULN2003 Stepper Motor Driver Board |
| Sürücü Entegresi | ULN2003 |
| Motor Tipi | Unipolar / Bipolar Step Motor (özellikle 28BYJ-48) |
| Lojik Giriş Voltajı | 3V – 5.5V |
| Motor Besleme Voltajı | 5V – 15V DC |
| Maksimum Akım (kanal başı) | 500 mA |
| Çalışma Sıcaklığı | -25°C ~ +90°C |
| Bağlantı Tipi | Step motor için JST konektör |
| Boyut | Kompakt, breadboard uyumlu |
| Uyumluluk | Arduino, ESP32, STM32, Raspberry Pi |
Kullanım Alanları
- Step motor sürücü devreleri
- Arduino ve ESP32 tabanlı robotik projeler
- 3D yazıcı, CNC ve otomasyon uygulamaları
- Eğitim amaçlı step motor kontrol denemeleri
- Prototipleme ve elektronik laboratuvar çalışmaları
ULN2003 Stepper Motor Driver Board, step motor kontrolünü öğrenmek ve geliştirmek isteyen kullanıcılar için düşük maliyetli, pratik ve güvenilir bir karttır. Basit bağlantı yapısı, LED adım göstergeleri ve Arduino uyumluluğu ile projelere kolayca entegre edilebilir.
