USB Blaster Download Cable
USB Blaster Download Cable
Terasic USB Blaster Download Cable, Intel (Altera) FPGA ve CPLD tabanlı geliştirme kartlarını bilgisayarınıza bağlayarak JTAG üzerinden programlama & konfigürasyon yapmanızı sağlayan profesyonel bir programlama kablosudur. FPGA geliştirme, test ve üretim süreçlerinde güvenle kullanılır. Intel Quartus Prime yazılımı ile tam uyumlu olan bu ürün, hızlı ve stabil veri aktarımı sayesinde FPGA projelerinizde zaman kaybını önler
Teknik Özellikler
| Marka | Terasic |
|---|---|
| Model | USB Blaster Download Cable (Rev. B) |
| Bağlantı | USB-JTAG programlama kablosu |
| Kablo Uzunluğu | Yaklaşık 2 metre |
| JTAG Voltaj Desteği | 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V |
| Uyumlu Sistemler | Windows & Linux |
| Çalışma Sıcaklığı | 0 °C – 85 °C (Ticari sınıf) |
| Konnektör | Standart 10-Pin JTAG Header |
| Çalışma Frekansı | ~6 MHz JTAG Clock (USB Blaster I) |
Desteklenen Cihazlar ve Host Sistemler
UBT, Intel FPGA cihazları, seri konfigürasyon cihazları ve host sistemler için destek sunar. Aşağıda desteklenen cihaz ve sistemler listelenmiştir.
Desteklenen Intel FPGA Cihazları
| FPGA Serisi | Desteklenen Cihazlar |
|---|---|
| Stratix Serisi | Stratix 10, Stratix V, Stratix IV, Stratix III, Stratix II GX, Stratix GX |
| Arria Serisi | Arria 10, Arria V, Arria II, Arria GX |
| Cyclone Serisi | Cyclone 10, Cyclone V, Cyclone IV, Cyclone III, Cyclone II, Cyclone |
| MAX Serisi | MAX 10, MAX V, MAX II, MAX 3000, MAX 7000, MAX 9000 |
| Diğer | FLEX 10K, ACEX 1K, APEX 20K |
Desteklenen Seri Konfigürasyon Cihazları
| FPGA Serisi | Desteklenen Cihazlar |
|---|---|
| Seri Konfigürasyon Cihazları | EPCS serisi, EPCQ serisi, EPCQ-L serisi |
Desteklenen İşletim Sistemleri
| Host Sistem | Destek Durumu |
|---|---|
| Windows | Desteklenir |
| Linux | Desteklenir |
Çalışma Koşulları
UBT, hedef kartlar için birden fazla voltaj standardını destekler. Aşağıdaki tabloda desteklenen besleme voltajları yer almaktadır. Kullanıcıların, hedef kartın JTAG voltaj standardının bu aralıkta olup olmadığını kontrol etmesi gerekmektedir.
Desteklenen Hedef Kart Besleme Voltajları
| Desteklenen Besleme Voltajları |
|---|
| 1.2 V (*1) |
| 1.5 V (*1) |
| 1.8 V (*1) |
| 2.5 V |
| 3.3 V |
(*1) Yalnızca Rev. B sürümü tarafından desteklenmektedir.
Pin Tanımları (Pin Define)
Aşağıdaki tablo, Terasic USB Blaster Download Cable dişi konnektöründeki pinleri ve bu pinlerin JTAG ve Pasif Seri (PS) modlarındaki işlevlerini açıklamaktadır.
| Pin No | Pin Adı | JTAG Modu Açıklaması | PS Modu Açıklaması |
|---|---|---|---|
| 1 | TRGTCK | Saat sinyali | Saat sinyali |
| 2 | GND | Sinyal toprağı | Sinyal toprağı |
| 3 | TRGTDO | Cihazdan veri çıkışı | Konfigürasyon tamamlandı sinyali |
| 4 | TRGVCC | Hedef karttan sağlanan besleme | Hedef karttan sağlanan besleme |
| 5 | TRGTMS | JTAG durum makinesi kontrolü | Konfigürasyon kontrolü |
| 6 | TRGNCE | - | - |
| 7 | TRGNST | - | Aktif seri veri çıkışı |
| 8 | TRGNCSO | - | Seri konfigürasyon cihazı çip seçimi |
| 9 | TRGASDO | Cihaza veri girişi | Aktif seri veri girişi |
| 10 | GND | Sinyal toprağı | Sinyal toprağı |
Ürün Boyutları

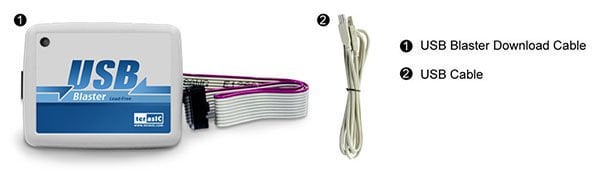

Paket İçeriği
- 1x USB Blaster Download Cable
- 1x USB Cable
All Terasic products are manufactured and assembled in Taiwan. We offer a Certificate of Origin upon request
