WG12864C-TMI Mavi Grafik LCD

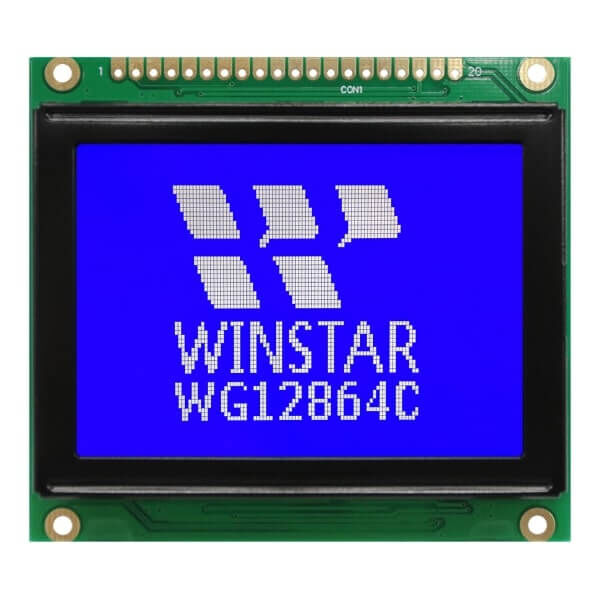

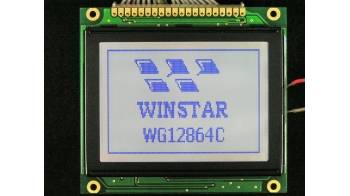

Winstar WG12864C-TMI Mavi Grafik LCD Ekran
Winstar WG12864C-TMI, 128 × 64 piksel çözünürlüğe sahip monokrom grafik LCD ekran modülüdür. STN negatif mavi paneli ve beyaz LED arka aydınlatmasıyla metin, simge, menü ve grafiklerin görüntülenmesini sağlar. Sabit karakter hücrelerine bağlı kalmadan farklı boyutlarda yazılar ve özel grafik arayüzleri oluşturmak için kullanılabilir.
8 bit paralel veri yolu üzerinden mikrodenetleyicilerle haberleşen modül, 5 V mantık beslemesiyle çalışır. Dahili negatif gerilim çıkışı ve harici kontrast ayarı sayesinde ekran kontrastı uygulamaya göre düzenlenebilir. Ölçüm cihazları, otomasyon panelleri ve gömülü sistemlerde kullanıcıya bilgi sunan arayüzler geliştirmek için tercih edilebilir.
Öne Çıkan Özellikler
- Çözünürlük: 128 × 64 piksel
- Panel tipi: STN negatif mavi, geçirgen
- Arka aydınlatma: Beyaz LED
- Görüntüleme: Monokrom metin ve grafik
- Arayüz: 8 bit paralel, DB0–DB7 veri yolu
- Sürücü entegreleri: NT7107 ve NT7108
- Mantık beslemesi: Tipik 5 V
- Bağlantı: 20 pin, 2,54 mm pin aralığı
- Kontrast: VO pini üzerinden harici ayar
- Negatif gerilim: VEE çıkışı üzerinden sağlanır
- Görüş yönü: Saat 6 yönü
- Sürme oranı: 1/64 duty
Kullanım Alanları
Metin ve grafiklerin birlikte gösterilmesi gereken uygulamalar için aşağıdaki kullanım senaryoları değerlendirilebilir:
- Endüstriyel otomasyon ve makine kontrol panelleri
- Sıcaklık, basınç ve diğer sensör verilerini gösteren cihazlar
- Test ve ölçüm ekipmanları
- Gömülü sistemlerde menü ve ayar ekranları
- Durum, alarm ve hata mesajı gösterimi
- Veri kaydediciler ve izleme sistemleri
- Mikrodenetleyici tabanlı eğitim ve prototip projeleri

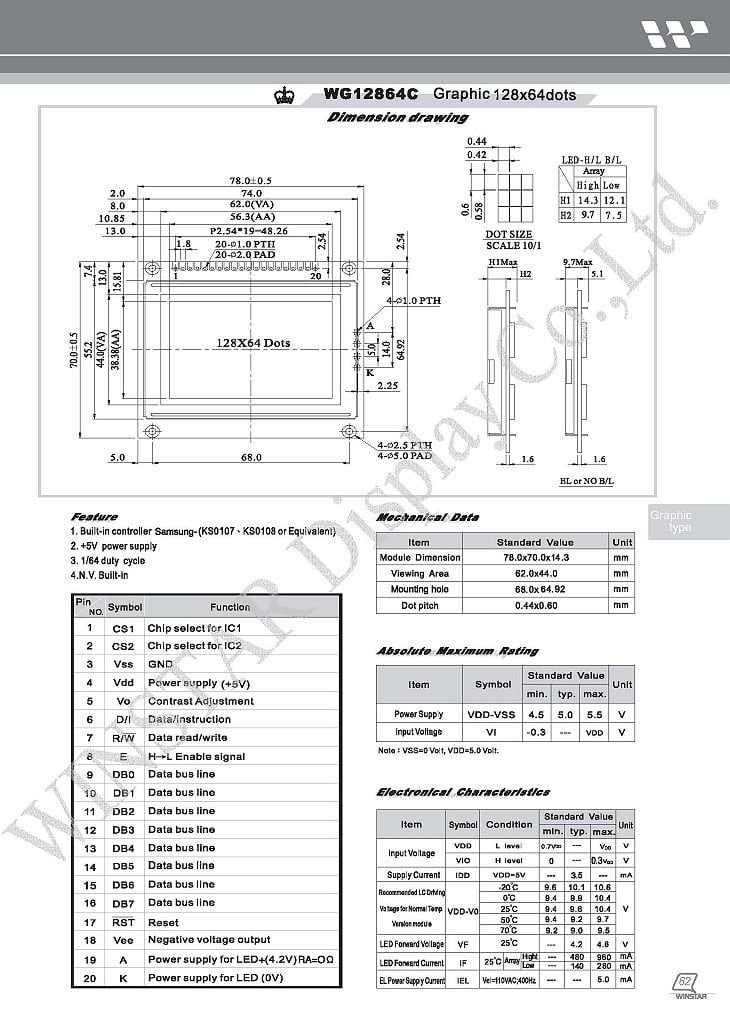

Ürün Boyutları
| Modül genişliği | 78,0 mm |
|---|---|
| Modül yüksekliği | 70,0 mm |
| Maksimum kalınlık | 12,1 mm |
| Görünür alan | 62,0 × 44,0 mm |
| Aktif görüntü alanı | 56,3 × 38,38 mm |
| Piksel boyutu | 0,42 × 0,58 mm |
| Piksel adımı | 0,44 × 0,60 mm |
Elektriksel ve Çevresel Özellikler
| Mantık besleme gerilimi | 4,5–5,5 V DC; tipik 5,0 V |
|---|---|
| Mantık devresi akımı | Tipik 2,5 mA; maksimum 4,0 mA, 5 V beslemede |
| LCD sürme gerilimi | VDD–VO: tipik 8,5 V, 25 °C'de |
| Kontrast ayarı | 10–20 kΩ potansiyometre ile |
| Çalışma sıcaklığı | -20 °C ile +70 °C |
| Depolama sıcaklığı | -30 °C ile +80 °C |
Pin Bağlantıları
| Pin | Sembol | Açıklama |
|---|---|---|
| 1 | /CS1 | 1–64. sütunları seçme; aktif düşük |
| 2 | /CS2 | 65–128. sütunları seçme; aktif düşük |
| 3 | VSS | Toprak, GND |
| 4 | VDD | +5 V mantık beslemesi |
| 5 | VO | LCD kontrast ayarı |
| 6 | D/I | Veri / komut seçimi |
| 7 | R/W | Okuma / yazma seçimi |
| 8 | E | Etkinleştirme sinyali |
| 9–16 | DB0–DB7 | 8 bit paralel veri yolu |
| 17 | RST | Sıfırlama girişi; aktif düşük |
| 18 | VEE | Negatif gerilim çıkışı |
| 19 | A | LED arka aydınlatma pozitif bağlantısı |
| 20 | K | LED arka aydınlatma negatif bağlantısı |
