ISP Header
ISP Header

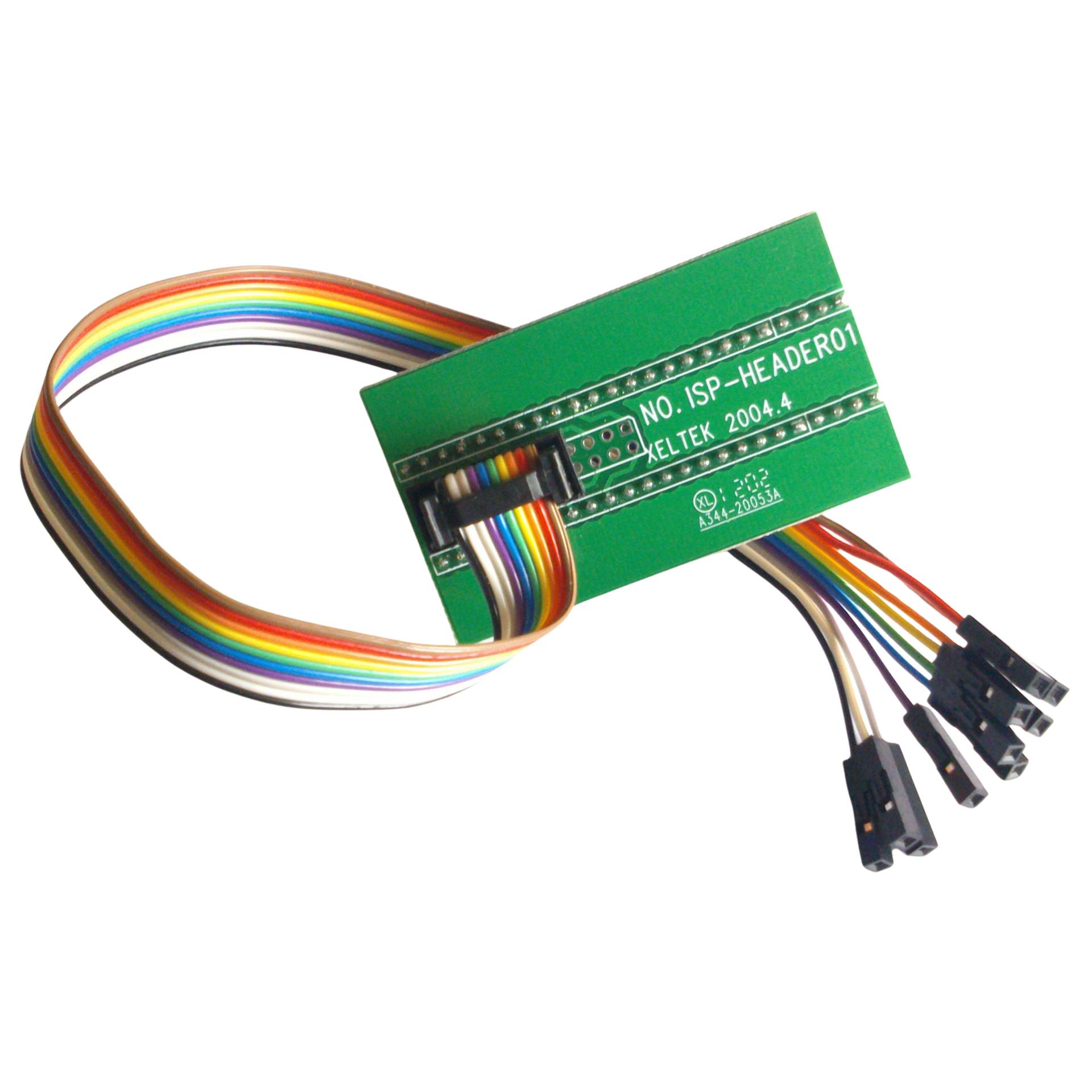

Xeltek’in sunduğu ISP Header‑01 adaptör, ZIP soketli SuperPro programlayıcılarda In‑System Programlama (ISP) yapabilmek için tasarlanmış ideal bir aksesuar. Programlama sırasında hedef devreye doğrudan bağlı kalan entegrelerin çıkarılmasına gerek kalmadan, güvenli ve hatasız programlama sağlar.
Sağlam ve kompakt yapısıyla, sadece DIP değil, farklı IC tiplerinde bile kullanım için esneklik sunar. Programlama yazılımı arayüzünde entegreye ait pin‑hat renk kodları (örn. Pin #1 → Brown gibi) ekranda belirtildiğinden, doğru bağlantı ve hatasız süreç sağlanır.
Programlama yazılımı üzerinde devre üzerinde programlanabilir (in-circuit programmable) çipinizi seçin. Eğer programlayıcınız ISP modunu destekliyorsa, seçtiğiniz çipin parça numarasının önünde bir “ISP” işareti görünecektir. Bu işaret, cihazın ISP modunda programlanabileceğini gösterir. Yazılımda cihazı seçtiğinizde, otomatik olarak bir “Adaptör Bilgi Penceresi” (Adapter Information Dialog Box) açılır. Bu pencerede:
- Seçilen çip üzerinde hangi pinlerin kullanılacağı,
- ISP-HEADER01 adaptöründen gelen hangi renkli sinyal kablosunun bu pinlerle eşleştiği
Örneğin, MICROCHIP (ISP) PIC10F200 seçildiğinde, yazılımda açılan bilgi penceresi üzerinden pin–renk eşleştirmesi kolayca takip edilebilir. Bu sayede entegre devreyi kart üzerinden çıkarmadan, hızlı, güvenli ve hatasız programlama yapmak mümkündür.
ISP Header-01 Adaptör Pin Dizilimi
| Pin No | Renk | Color |
|---|---|---|
| 1 | Kahverengi | Brown |
| 2 | Turuncu | Orange |
| 3 | Yeşil | Green |
| 4 | Mor | Purple |
| 5 | Beyaz | White |
| 6 | Siyah | Black |
| 7 | Gri | Grey |
| 8 | Mavi | Blue |
| 9 | Sarı | Yellow |
| 10 | Kırmızı | Red |
