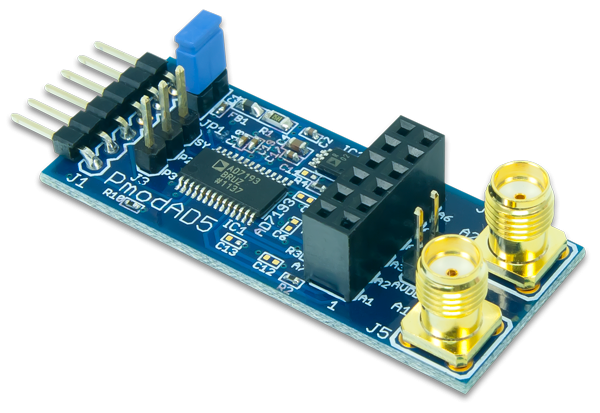

Pmod AD5 - AD7193 4 kanal 24-bit ADC

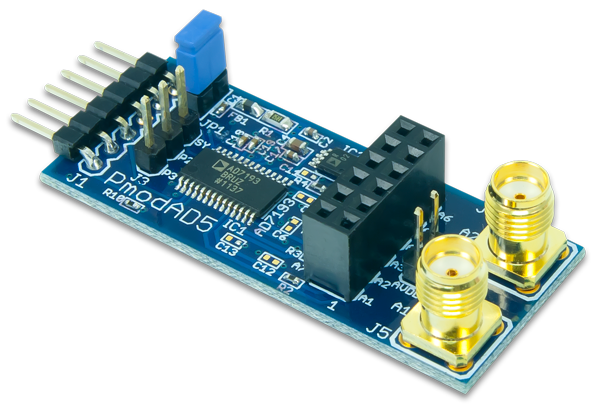

Pmod AD5 – 4 Kanallı 24-Bit Analog-Dijital Dönüştürücü (ADC) Modülü
Pmod AD5, yüksek çözünürlükte analog sinyalleri dijital veriye dönüştürmek için tasarlanmış bir Analog Devices AD7193 tabanlı 24-bit Sigma-Delta ADC modülüdür. Dört diferansiyel veya sekiz pseudo-diferansiyel analog girişe sahip olan bu modül, ultra düşük gürültü performansı ve 4.8 kHz örnekleme hızı ile endüstriyel, bilimsel ve hassas ölçüm uygulamaları için mükemmel bir çözümdür.
SPI arayüzü üzerinden haberleşme sağlar ve tekli veya sürekli ölçüm modunda çalışabilir. Üzerinde yer alan iki SMA konnektör girişi (kanal 1 ve kanal 2) ve sekiz pinli standart dişi başlık bağlantısı (kanal 1–8) sayesinde farklı sensör veya sinyal kaynaklarına kolay entegrasyon imkânı sunar.
Öne Çıkan Özellikler
- Analog Devices AD7193 Sigma-Delta ADC entegresi
- 4 diferansiyel veya 8 pseudo-diferansiyel giriş kanalı
- 24-bit çözünürlük, ultra düşük gürültü
- 4.8 kHz maksimum örnekleme hızı
- SPI haberleşme arayüzü
- Beş farklı filtre seçeneği
- Hızlı yerleşim (fast-settling) filtresi
- Dönüştürme senkronizasyonu desteği
- 2 adet SMA girişi (kanal 1 ve 2 için)
- 6" 6-pin kablo ve 6-pin header ile birlikte gelir
- Küçük PCB boyutu (Pmod standardına uygun)
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | Pmod AD5 |
| ADC Entegresi | Analog Devices AD7193 |
| Çözünürlük | 24-bit Sigma-Delta |
| Giriş Kanalları | 4 diferansiyel / 8 pseudo-diferansiyel |
| Örnekleme Hızı | 4.8 kHz |
| Haberleşme Arayüzü | SPI (Serial Peripheral Interface) |
| Filtre Seçenekleri | 5 (Fast-Settling dahil) |
| Çalışma Modları | Tekli veya sürekli dönüşüm |
| Bağlantı | 2x SMA (kanal 1–2) + 8-pin header (kanal 1–8) |
| Besleme Gerilimi | 3.3V (Pmod standardı) |
| PCB Boyutu | Yaklaşık 1.2” × 0.8” |
Kullanım Alanları
- Yüksek hassasiyetli analog sinyal ölçümü
- FPGA ve mikrodenetleyici tabanlı veri toplama sistemleri
- Endüstriyel sensör arayüzleri
- Bilimsel test ve kalibrasyon sistemleri
- Analog sensör dönüşüm uygulamaları
Pmod AD5, Analog Devices AD7193 entegresi sayesinde yüksek çözünürlükte, düşük gürültülü ve hızlı analog-dijital dönüşüm sağlayan profesyonel bir modüldür. SPI arayüzü, çoklu kanal desteği ve esnek ölçüm modlarıyla FPGA ve gömülü sistem projelerinde güvenilir veri toplama çözümü sunar.
