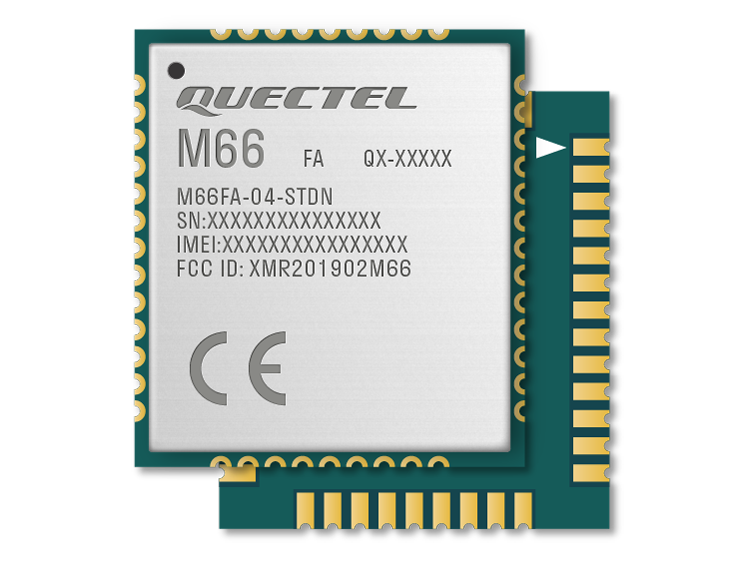

Quectel M66 GSM/GPRS Modül

Quectel M66 GSM/GPRS Modül

M66 Quad-band GSM/GPRS, LCC kılıfı ile kolay lehimlenebilen bir modüldür.

2G yonga setinin son sürümü temel alınarak dizayn edilmiş, SMS ve veri iletimi ile ses servislerinin optimum şekilde çalışması tasarlanmıştır.

Özellikler

• Quad-Band 850/900/1800/1900 MHz
• GPRS multi-slot class 12/10
• GPRS mobile station class B
• Compliant to GSM phase 2/2+
  • Class 4 (2 W @850/900 MHz)
  • Class 1 (1 W @1800/1900 MHz)
• Boyutlar: 17.7x15.8x2.3 mm
• Ağırlık: 1.3 g
• Control via AT commands (GSM 07.07, 07.05 and enhanced commands)
• Besleme gerilimi aralığı: 3.3~4.6V (Tipik: 4.0V)
• Düşük güç harcaması:
  • 1.3 mA @ DRX=5
  • 1.2 mA @ DRX=9
• Çalışma sıcaklığı: -40°C ila +85°C

GPRS Data İçin Özellikler

• GPRS Class 12: Maksimum 85.6 kbps (downlink/uplink)
• PBCCH (Packet Broadcast Control Channel) desteği
• Kodlama Şemaları:
  • CS-1
  • CS-2
  • CS-3
  • CS-4
• PPP Stack (Point-to-Point Protocol)
• USSD (Unstructured Supplementary Service Data) desteği
• Non-transparent mode iletişim
• Desteklenen Protokoller:
  • TCP
  • UDP
  • PPP
  • FTP
  • HTTP
  • SMTP
  • CMUX (AT komutları üzerinden çoklu bağlantı)
  • SSL (Güvenli bağlantı desteği)

GSM/GPRS üzerinden SMS İçin Özellikler

• Point to point MO and MT
• SMS cell broadcast
• Text and PDU mode

Ses İçin Özellikler

• Half Rate (HR)
• Full Rate (FR)
• Enhanced Full Rate (EFR)
• Adaptive Multi-Rate (AMR)
• Echo cancellation
• Echo suppression
• Noise reduction

Arayüzler

• SIM/USIM: 3V / 1.8V
• UART x3
• 2 output channels and 1 input channel
• GSM antenna pad
• Bluetooth antenna pad
• Bluetooth 3.0 Profile:
  • SPP (Serial Port Profile)
  • HFP (Hands-Free Profile)
• RTC x1 (Real Time Clock)
• PCM x1 (Pulse Code Modulation interface)
• ADC x1 (Analog-to-Digital Converter)
